Автомобильная буровая установка модель H25SI

Спецификация


Wiertnica samochodowa H25SI

·                     Буровая установка модель H25SI смонтирована на шасси автомобиля ИВЕКО 4х4 55S18W и предназначена для бурения вертикальных скважин следующими методами:

·                     - бурение шнековой колонной,

·                     - бурение шнековой колонной с использованием обсадных труб,

·                     - ударное бурение ударными инструментами (желонками) с использованием ударного механизма и гидравлической лебедки с использованием обсадных труб,

·                     - бурение с циркуляцией бурового раствора.

·                     Главный привод гидравлических насосов буровой установки – от отдельного агрегата с двигателем внутреннего сгорания, установленного за кабиной автомобиля, или от двигателя автомобиля ИВЕКО через две приставки отбора мощности.

·                     Буровая установка может комплектоваться по индивидуальному желанию владельца машины.



Dane techniczne




АВТОМОБИЛЬНАЯ буровая установка

МОДЕЛЬ

H25SI



Макс. диаметр бурения

мм

ø 250



Макс. глубина бурения

м

30



Макс. ДИАМЕТР ОБСАДНЫХ ТРУБ

мм

9 5/8"(245 мм)



ДЛИНА ШНЕКА

мм

2000 (3000)



ПРИВОДНАЯ ГОЛОВА

СКОРОСТЬ

I

II



Крутящий момент

даНм

400

200



Скорость вращения

об./мин.

45

90



Направляющая





ДЛИНА

мм

3700 (5200)



Ход приводной головы

мм

2400 (3400)



Усилие подачи

кН

21



Движение направляющей

кН

31 (39)



Движение направляющей





Ход

мм

1300



Усилие подачи

кН

68 (85)



Усилие извлечения

кН

100 (125)



ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА





МАКС. СИЛА НАТЯЖЕНИЯ ТРОСА

кН

12



ДИАМЕТР ТРОСА/ДЛИНА ТРОСА



ø 10 мм / 50 м



УДАРНЫЙ МЕХАНИЗМ





ХОД ПОДВЕШЕННОГО НА ТРОСЕ ИНСТРУМЕНТА

мм

750

630

500



МАКС. МАССА ИНСТРУМЕНТА

кг

230

280

360



ШИРИНА БУРОВОЙ УСТАНОВКИ

2070 мм



МАССА БУРОВОЙ УСТАНОВКИ (БЕЗ КОМПЛЕКТУЮЩЕГО ОБОРУДОВАНИЯ)

2500 кг

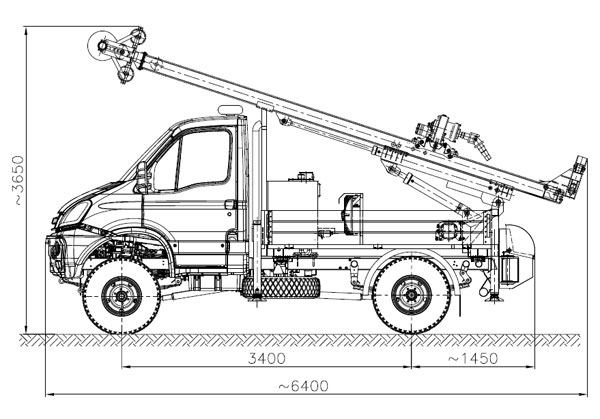

Rys. Wiertnica typu H25SI w położeniu transportowym

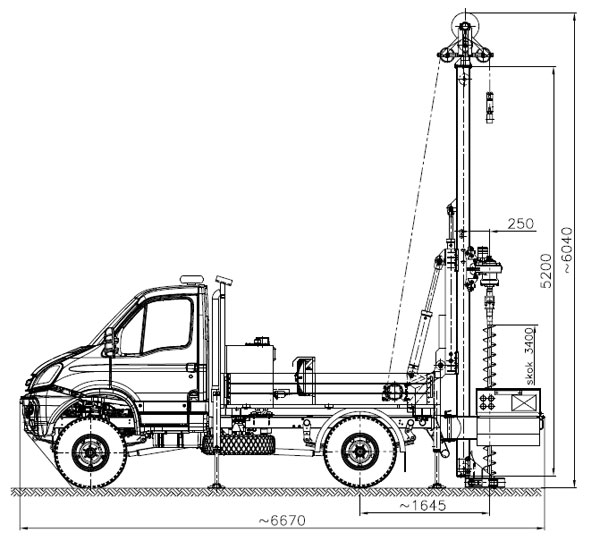

Rys. Wiertnica typu H25SI w położeniu roboczym
