Гусеничная буровая установка SWK200

Спецификация


Wiertnica gąsiennicowa SWK200

Гусеничная буровая установка SWK200 предназначена для выполнения скважин в грунте с помощью следующих базовых методов:

- ударно-вращательное бурение верхней приводной головой (например для анкерных штанг „TITAN” и т.д.);

- вращательное бурение нижней приводной головой шнековым буром в сухую;

- вращательное бурение нижней приводной головой с использование нижнего молота, питающегося от внешнего компрессора и пылеочистителя;

- инъекция с помощью бентонитового насоса РРТ 150;

- бурение двухпроводное одновременно нижней и верхней приводной головой с использованием обсадных труб, приводимых в движение нижней приводной головой и бентонитовым насосом;

- бурение и струйная инъекция Jet-Grauting



Технические характеристики



Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200

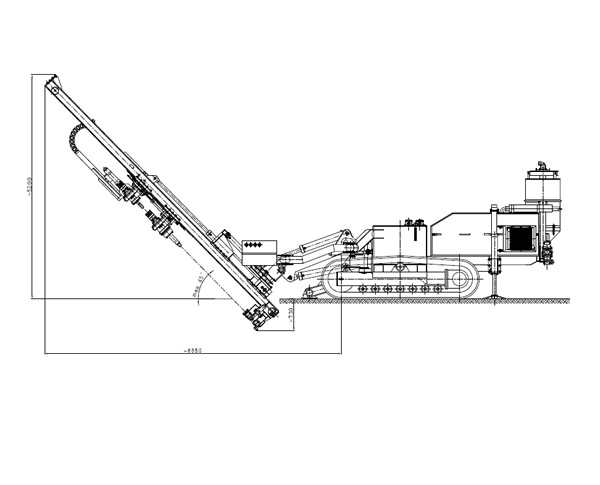

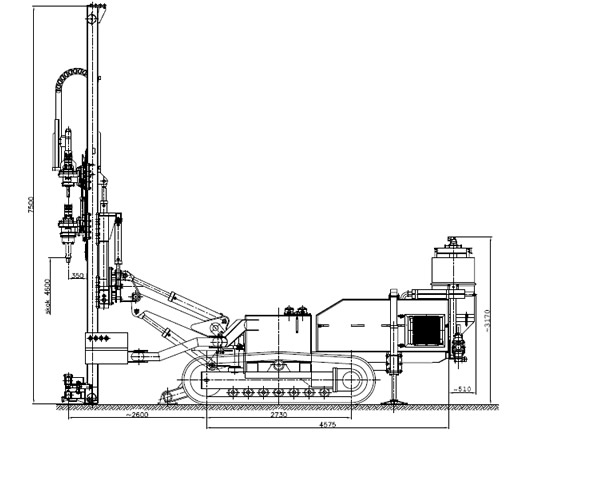

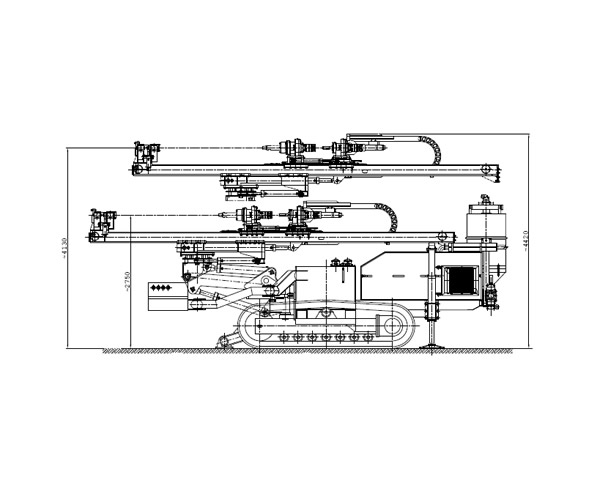

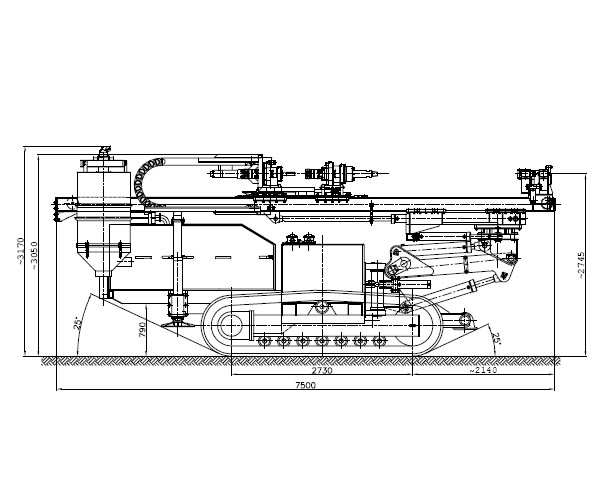

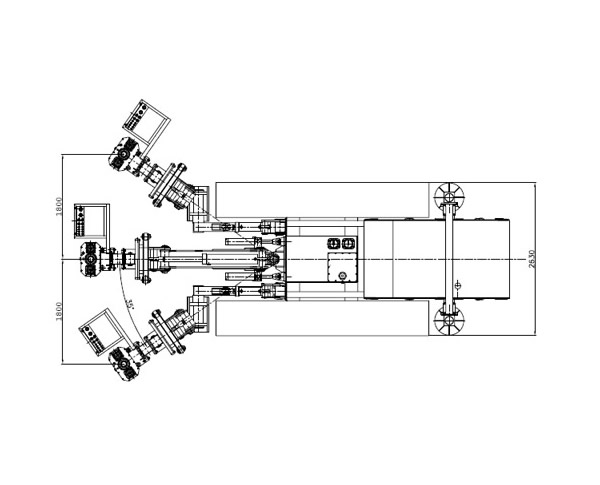

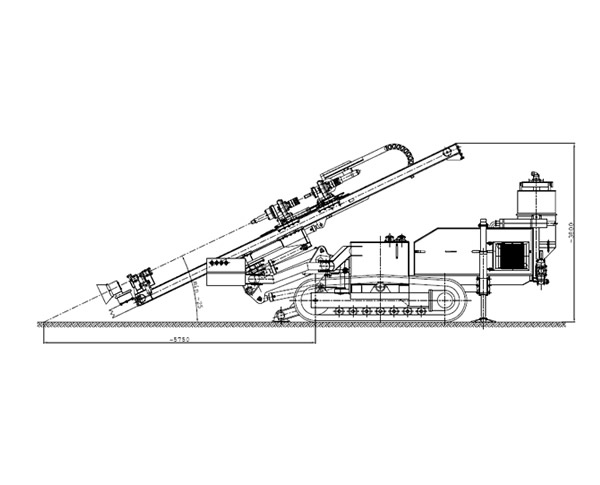

Кинематика буровой установки SWK200














ГУСЕНИЧНАЯ БУРОВАЯ УСТАНОВКА

ТИП

SWK200

ОБЩАЯ МАССА

кг

16000

МАКС. МОЩНОСТЬ

кВт

123

ДЛИНА X ШИРИНА X ВЫСОТА
(ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ)

мм

7500x2630x3170

ДИАМЕТР БУРЕНИЯ

мм

320

ГЛУБИНА БУРЕНИЯ

м

30

в среднесвязных грунтах с помощью шнеков


ВЕРХНЯЯ ПРИВОДНАЯ ГОЛОВА

СКОРОСТЬ

I

II

КРУТЯЩИЙ МОМЕНТ (МАКС)

даНм

200

100

СКОРОСТЬ ВРАЩЕНИЯ (МАКС)

обр/мин

150

300

ЭНЕРГИЯ УДАРА ГИДРАВЛИЧЕСКОГО МОЛОТА (МАКС)

Дж

260

КОЛИЧЕСТВО УДАРОВ МОЛОТА (МАКС)

ч/мин

1000

РАСХОД МАСЛА

дм3/мин

130

МАКС. ДАВЛЕНИЕ

мПа

20

НИЖНЯЯ ПРИВОДНАЯ ГОЛОВА

BIEG

I

II

КРУТЯЩИЙ МОМЕНТ (МАКС)

даНм

600

300

СКОРОСТЬ ВРАЩЕНИЯ (МАКС)

обр/мин

50

100

РАСХОД МАСЛА

дм3/мин

130

МАКС. ДАВЛЕНИЕ

мПа

20

ХОД ПРИВОДНОЙ ГОЛОВЫ


РАБОЧИЙ ХОД

мм

4600

УСИЛИЕ ПОДАЧИ

кН

34

ТЯГОВОЕ УСИЛИЕ

кН

50

ХОД НАПРАВЛЯЮЩЕЙ


ХОД

мм

1600

УСИЛИЕ ПОДАЧИ

кН

68

ТЯГОВОЕ УСИЛИЕ

кН

100

УГОЛ НАКЛОНА НАПРАВЛЯЮЩЕЙ (ЛЕВО - ПРАВО)

± 90°
