Управляемые шнековые буровые установки - WPS-50S

Спецификация

Установки WPS производятся в следующих вариантах: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.

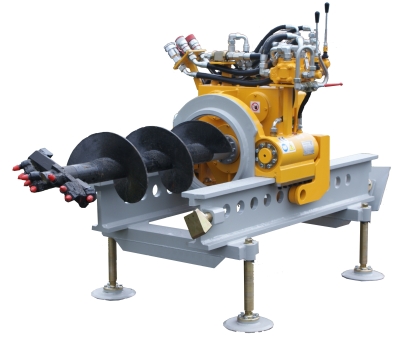

WPS-50S

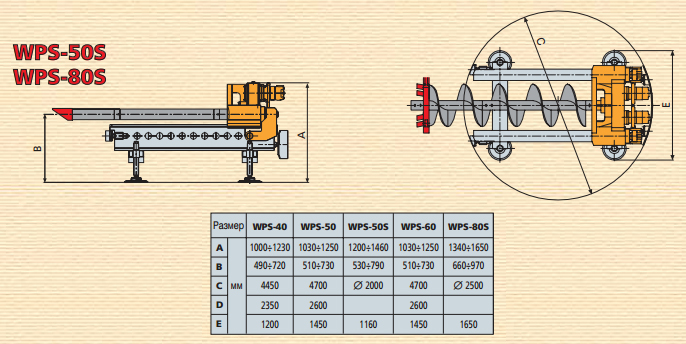

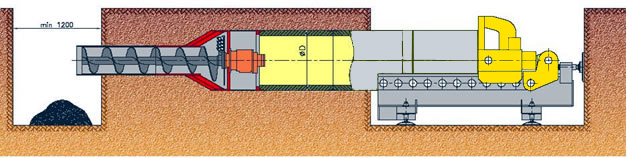

Размеры буровой установки


Техническое описание


Установки WPS производятся в следующих вариантах: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-100, WPS-120, WPS-140.


Lp.МОДЕЛЬ БУРОВОЙ УСТАНОВКИЕДИНИЦЫWPS-40WPS-50WPS-50SWPS-60WPS-80WPS-80SWPS-100WPS-140
1ДИАМЕТР ВДАВЛИВАЕМЫХ ТРУБмм150 ÷ 420200 ÷ 510200 ÷ 510200 ÷ 610200 ÷ 820200 ÷ 820200 ÷ 1020400 ÷ 1450
2МАКС. ДЛИНА БУРЕНИЯм5070707080808090
3МАКС. УСИЛИЕ ПОДАЧИкН600980980980160160020003700
4КРУТЯЩИЙ МОМЕНТкНм614141624182440
5ДЛИНА ВДАВЛИВАЕМЫХ ТРУБм1; 2; 3;1; 2; 3;11; 2; 3;1; 2; 3;12; 3;2; 4; 6;
6СИСТЕМА СЛЕЖЕНИЯтелеоптическая + штанга ø88 ммтелеоптическая + штанга ø88 мм или 114 ммтелеоптическая + штанга ø88 мм или 114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 мм
7МЕТОД БУРЕНИЯ
ДЛЯ ДИАМЕТРА<500 ММШнекиШнекиШнекиШнекиШнекиШнекиШнекиШнеки
ДЛЯ ДИАМЕТРА >500 ММ----Расширитель  с приводом, имеющим момент 20кНмРасширитель  с приводом, имеющим момент 20кНмРасширитель  с приводом, имеющим момент 24кНмРасширитель  с приводом, имеющим момент 14кНм
8РЕКОМЕНДУЕМАЯ ДЛИНА ШНЕКА/6-УГОЛЬНИКм/мм1 / s=511 / s=651 / s=651 / s=651 / s=1041 / s=851 или 2 / s=1042 / s=104
9МИН. РАЗМЕРЫ КОТЛОВАНОВмм2500 x 15002700 x 1800Ø20002700 x 18002700 x 2100Ø25003200 x 23006200 x 3500
10МАССА БУРОВОЙ УСТАНОВКИ С I СЕГМЕНТОМ ОПОРНОЙ РАМЫкг100012001100135027502900600011000
МАССА БУРОВОЙ УСТАНОВКИ (БЕЗ ИНСТРУМЕНТА)кг1400190020004000820018000
11ПОТРЕБЛЕНИЕ ГИДРАВЛИЧЕСКОГО МАСЛА
ОБОРОТЫл/мин
мПa
70 / 20120 / 18120 / 18180 / 20220 / 20220 / 20220 / 20300 / 20
ХОДл/мин
мПa
25 / 3240 / 3240 / 3250 / 3275 / 3275 / 3275 / 32100 / 32
12РЕКОМЕНДУЕМАЯ МОЩНОСТЬ ГИДРОСТАНЦИИквТ356060809090130130
13Рекомендуемая гидростанцияМОДЕЛЬAH40
AH80
AH-80
AH-100
AH-80
AH-100
AH-100AH-120
AH-140
AH-120AH-120
AH-140
AH-140
AH-160

Технология управляемого шнекового бурения


При данной технологии могут быть использованы различные способы и методы прокладки трубопровода. Это зависит от проекта, диаметра трубопровода, типа грунта, вида применяемых обсадных труб (футляров), стартового котлована и т.п.

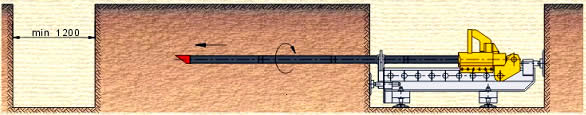

Пилотное бурение (управление с наблюдением по монитору)

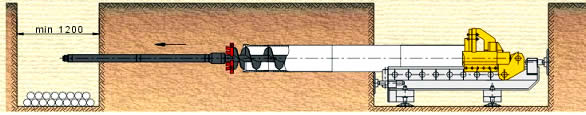

Бурение шнеком с одновременной прокладкой стальных обсадных труб (футляров) и выемкой грунта (в грунтах небольшой и средней связности)



Бурение головкой с откидными ножами с одновременной прокладкой стальных обсадных труб (футляров) и выемкой грунта (в связных грунтах)

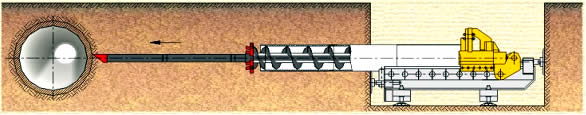

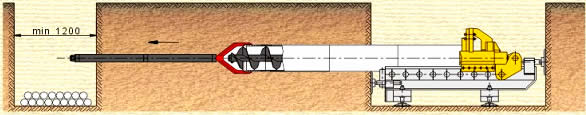

Бурение шнеком, «надетым» на пилотную буровую штангу (без приемного котлована)

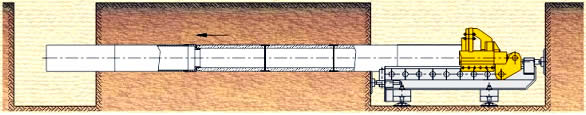

Замена обсадных труб (футляров) на монтажные




Замена обсадных труб (футляров) на полиэтиленовые

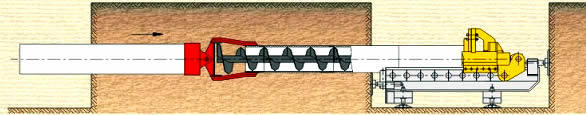

Бурение с использованием гидравлического расширителя:

  • выталкивание стальных обсадных труб (футляров),
  • прокладка монтажных труб большего диаметра




Во время работы

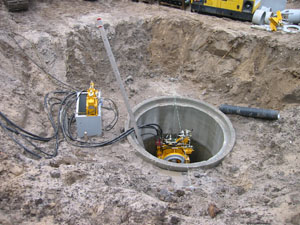

Ustawienie agregatu hydraulicznego

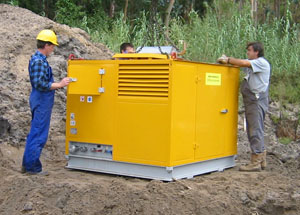

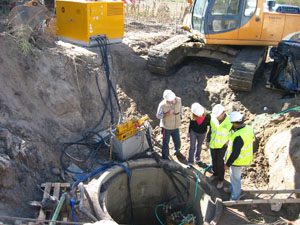

Установка гидростанции неподалеку от стартового котлована





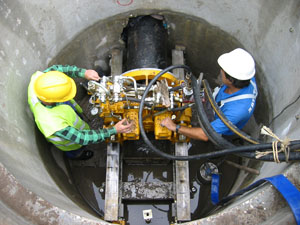

Widok na komorę startową od góry

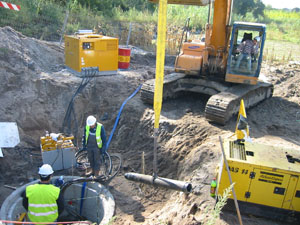

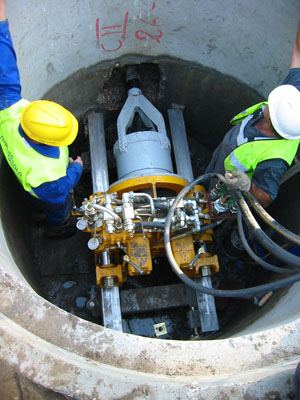

Стартовый котлован, вид сверху





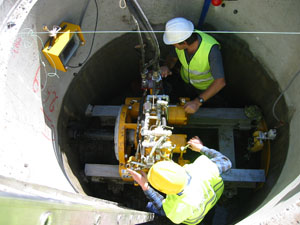

Przeciskanie żerdzi pilotażowej
Пилотное бурение





Podawanie żerdzi pilotażowych do komory startowej

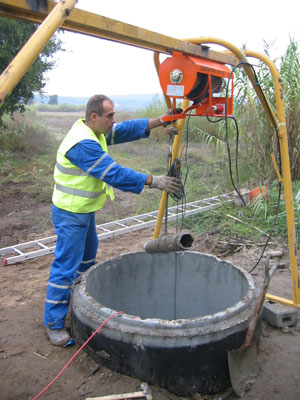

Подача пилотных буровых штанг в стартовый котлован





Początek wiercenia
Обсадные трубы (футляры) соединены с пилотными буровыми штангами с помощью переходника, который виден на фотографии





Wyciąganie żerdzi z komory końcowej
Извлечение пилотных буровых штанг из приемного котлована





Zakładanie rury osłonowej ze ślimakiem

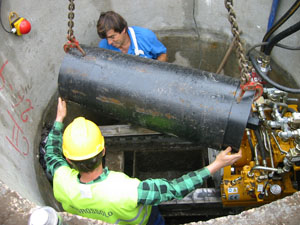

Установка обсадной трубы (футляра) со шнеком внутри





Wiercenie w rurach osłonowych
Шнековое бурение в обсадных трубах (футлярах)

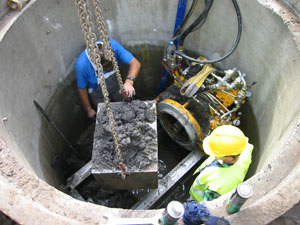

Odbiór urobku w komorze startowej
Выемка грунта в стартовом котловане. Контейнер для грунта ставится под машину





Wiertnica wzbudza duże zainteresowanie
Представители заказчика и фирмы-подрядчика обсуждают перспективы сотрудничества в будущем.
