Управляемые шнековые буровые установки - WPS-60

Установки WPS производятся в следующих вариантах: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.



WPS-60

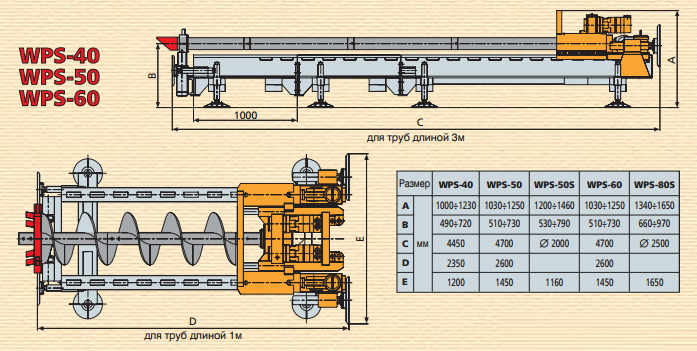

Размеры буровой установки




Lp.МОДЕЛЬ БУРОВОЙ УСТАНОВКИЕДИНИЦЫWPS-40WPS-50WPS-50SWPS-60WPS-80WPS-80SWPS-100WPS-140
1ДИАМЕТР ВДАВЛИВАЕМЫХ ТРУБмм150 ÷ 420200 ÷ 510200 ÷ 510200 ÷ 610200 ÷ 820200 ÷ 820200 ÷ 1020400 ÷ 1450
2МАКС. ДЛИНА БУРЕНИЯм5070707080808090
3МАКС. УСИЛИЕ ПОДАЧИкН600980980980160160020003700
4КРУТЯЩИЙ МОМЕНТкНм614141624182440
5ДЛИНА ВДАВЛИВАЕМЫХ ТРУБм1; 2; 3;1; 2; 3;11; 2; 3;1; 2; 3;12; 3;2; 4; 6;
6СИСТЕМА СЛЕЖЕНИЯтелеоптическая + штанга ø88 ммтелеоптическая + штанга ø88 мм или 114 ммтелеоптическая + штанга ø88 мм или 114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 мм
7МЕТОД БУРЕНИЯ
ДЛЯ ДИАМЕТРА<500 ММШнекиШнекиШнекиШнекиШнекиШнекиШнекиШнеки
ДЛЯ ДИАМЕТРА >500 ММ----Расширитель  с приводом, имеющим момент 20кНмРасширитель  с приводом, имеющим момент 20кНмРасширитель  с приводом, имеющим момент 24кНмРасширитель  с приводом, имеющим момент 14кНм
8РЕКОМЕНДУЕМАЯ ДЛИНА ШНЕКА/6-УГОЛЬНИКм/мм1 / s=511 / s=651 / s=651 / s=651 / s=1041 / s=851 или 2 / s=1042 / s=104
9МИН. РАЗМЕРЫ КОТЛОВАНОВмм2500 x 15002700 x 1800Ø20002700 x 18002700 x 2100Ø25003200 x 23006200 x 3500
10МАССА БУРОВОЙ УСТАНОВКИ С I СЕГМЕНТОМ ОПОРНОЙ РАМЫкг100012001100135027502900600011000
МАССА БУРОВОЙ УСТАНОВКИ (БЕЗ ИНСТРУМЕНТА)кг1400190020004000820018000
11ПОТРЕБЛЕНИЕ ГИДРАВЛИЧЕСКОГО МАСЛА
ОБОРОТЫл/мин
мПa
70 / 20120 / 18120 / 18180 / 20220 / 20220 / 20220 / 20300 / 20
ХОДл/мин
мПa
25 / 3240 / 3240 / 3250 / 3275 / 3275 / 3275 / 32100 / 32
12РЕКОМЕНДУЕМАЯ МОЩНОСТЬ ГИДРОСТАНЦИИквТ356060809090130130
13Рекомендуемая гидростанцияМОДЕЛЬAH40
AH80
AH-80
AH-100
AH-80
AH-100
AH-100AH-120
AH-140
AH-120AH-120
AH-140
AH-140
AH-160


Технология управляемого шнекового бурения


При данной технологии могут быть использованы различные способы и методы прокладки трубопровода. Это зависит от проекта, диаметра трубопровода, типа грунта, вида применяемых обсадных труб (футляров), стартового котлована и т.п.

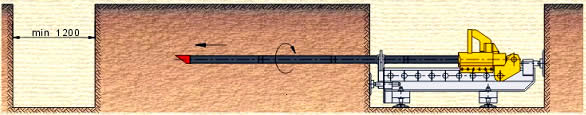

Пилотное бурение (управление с наблюдением по монитору)

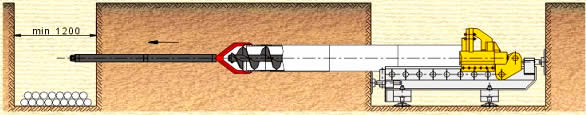

Бурение шнеком с одновременной прокладкой стальных обсадных труб (футляров) и выемкой грунта (в грунтах небольшой и средней связности)

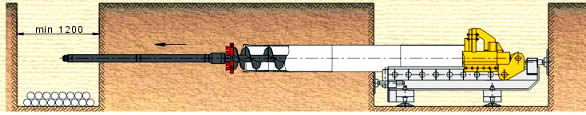

Бурение головкой с откидными ножами с одновременной прокладкой стальных обсадных труб (футляров) и выемкой грунта (в связных грунтах)

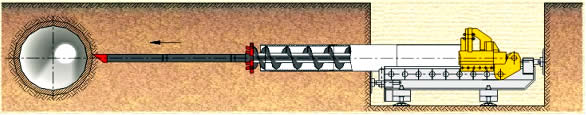

Бурение шнеком, «надетым» на пилотную буровую штангу (без приемного котлована)

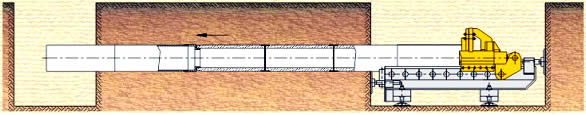

Замена обсадных труб (футляров) на монтажные

Замена обсадных труб (футляров) на полиэтиленовые

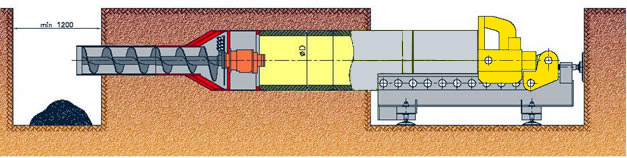

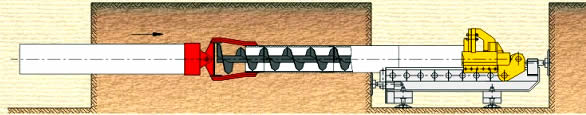

Бурение с использованием гидравлического расширителя:

  • выталкивание стальных обсадных труб (футляров),
  • прокладка монтажных труб большего диаметра
