Управляемые шнековые буровые установки - WPS-80

Спецификация


Установки WPS производятся в следующих вариантах: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.


Wiertnica pozioma sterowana - WPS-80




WPS-80

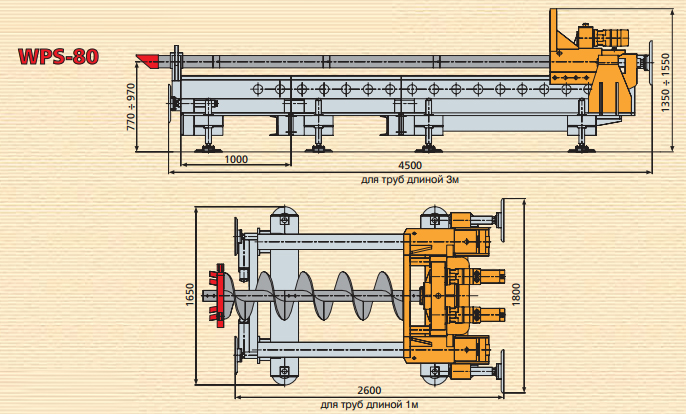

Размеры буровой установки


WPS-80 - dane wymiarowe

Техническое описание


Установки WPS производятся в следующих вариантах: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.


Lp.МОДЕЛЬ БУРОВОЙ УСТАНОВКИЕДИНИЦЫWPS-40WPS-50WPS-50SWPS-60WPS-80WPS-80SWPS-100WPS-140
1ДИАМЕТР ВДАВЛИВАЕМЫХ ТРУБмм150 ÷ 420200 ÷ 510200 ÷ 510200 ÷ 610200 ÷ 820200 ÷ 820200 ÷ 1020400 ÷ 1450
2МАКС. ДЛИНА БУРЕНИЯм5070707080808090
3МАКС. УСИЛИЕ ПОДАЧИкН600980980980160160020003700
4КРУТЯЩИЙ МОМЕНТкНм614141624182440
5ДЛИНА ВДАВЛИВАЕМЫХ ТРУБм1; 2; 3;1; 2; 3;11; 2; 3;1; 2; 3;12; 3;2; 4; 6;
6СИСТЕМА СЛЕЖЕНИЯтелеоптическая + штанга ø88 ммтелеоптическая + штанга ø88 мм или 114 ммтелеоптическая + штанга ø88 мм или 114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 ммтелеоптическая + штанга ø114 мм
7МЕТОД БУРЕНИЯ
ДЛЯ ДИАМЕТРА<500 ММШнекиШнекиШнекиШнекиШнекиШнекиШнекиШнеки
ДЛЯ ДИАМЕТРА >500 ММ----Расширитель  с приводом, имеющим момент 20кНмРасширитель  с приводом, имеющим момент 20кНмРасширитель  с приводом, имеющим момент 24кНмРасширитель  с приводом, имеющим момент 14кНм
8РЕКОМЕНДУЕМАЯ ДЛИНА ШНЕКА/6-УГОЛЬНИКм/мм1 / s=511 / s=651 / s=651 / s=651 / s=1041 / s=851 или 2 / s=1042 / s=104
9МИН. РАЗМЕРЫ КОТЛОВАНОВмм2500 x 15002700 x 1800Ø20002700 x 18002700 x 2100Ø25003200 x 23006200 x 3500
10МАССА БУРОВОЙ УСТАНОВКИ С I СЕГМЕНТОМ ОПОРНОЙ РАМЫкг100012001100135027502900600011000
МАССА БУРОВОЙ УСТАНОВКИ (БЕЗ ИНСТРУМЕНТА)кг1400190020004000820018000
11ПОТРЕБЛЕНИЕ ГИДРАВЛИЧЕСКОГО МАСЛА
ОБОРОТЫл/мин
мПa
70 / 20120 / 18120 / 18180 / 20220 / 20220 / 20220 / 20300 / 20
ХОДл/мин
мПa
25 / 3240 / 3240 / 3250 / 3275 / 3275 / 3275 / 32100 / 32
12РЕКОМЕНДУЕМАЯ МОЩНОСТЬ ГИДРОСТАНЦИИквТ356060809090130130
13Рекомендуемая гидростанцияМОДЕЛЬAH40
AH80
AH-80
AH-100
AH-80
AH-100
AH-100AH-120
AH-140
AH-120AH-120
AH-140
AH-140
AH-160

Технология управляемого шнекового бурения


При данной технологии могут быть использованы различные способы и методы прокладки трубопровода. Это зависит от проекта, диаметра трубопровода, типа грунта, вида применяемых обсадных труб (футляров), стартового котлована и т.п.

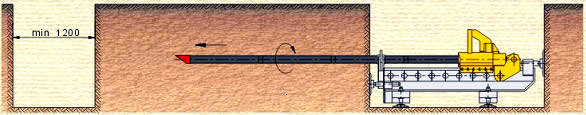

Пилотное бурение (управление с наблюдением по монитору)



Przeciskanie z obrotem żerdzi pilotowej (sterowanie z podglądem teleoptycznym)

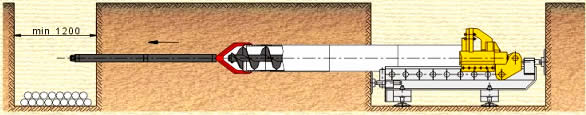

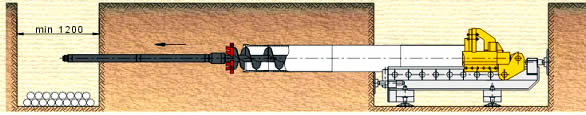

Бурение шнеком с одновременной прокладкой стальных обсадных труб (футляров) и выемкой грунта (в грунтах небольшой и средней связности)

Wiercenie ślimakiem i wciskanie rur osłonowych stalowych (w gruntach lekkich i średnio zwięzłych)

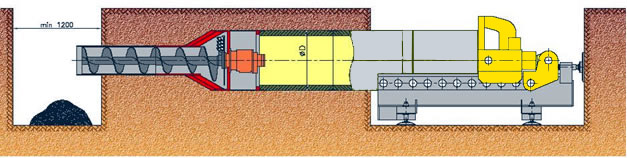

Бурение головкой с откидными ножами с одновременной прокладкой стальных обсадных труб (футляров) и выемкой грунта (в связных грунтах)

Wiercenie głowicą z nożami odchylnymi i wciskanie rur osłonowych stalowych (w gruntach zwięzłych)

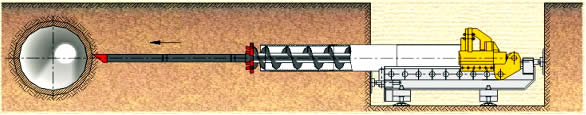

Бурение шнеком, «надетым» на пилотную буровую штангу (без приемного котлована)



Wiercenie ślimakiem nawlekanym na żerdź (przewiert bez komory wyjściowej)

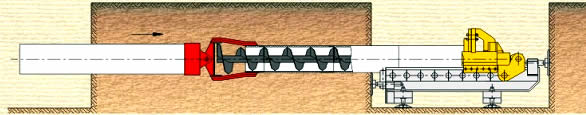

Замена обсадных труб (футляров) на монтажные



Wciskanie rur instalacyjnych przeciskowych i wypychanie rur osłonowych


Замена обсадных труб (футляров) на полиэтиленовые



Wyciąganie rur osłonowych i wciąganie rur PE


Бурение с использованием гидравлического расширителя:

  • выталкивание стальных обсадных труб (футляров),
  • прокладка монтажных труб большего диаметра

Wiercenie poszerzaczem z własnym napędem hydraulicznym
