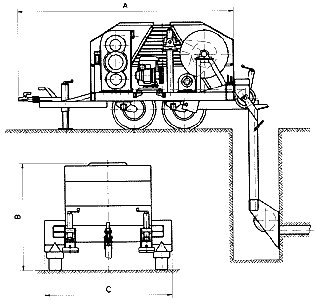

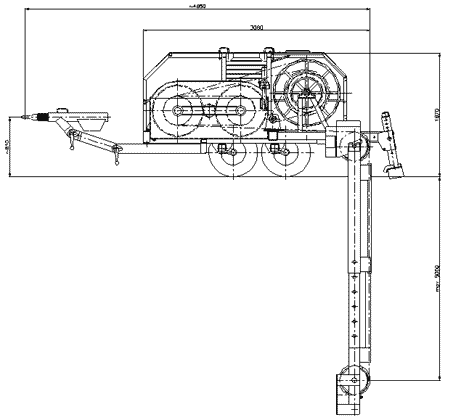

Лебедки с двигателями внутреннего сгорания типа WS предназначены для протяжки с помощью стального троса кабелей, а также для проведения определенных работ во время ремонта канализационных трубопроводов. Лебедки установлены на колесных шасси, оборудованных тормозом наката. Главным приводом лебедки является двигатель внутреннего сгорания, приводящий в движение гидравлический насос, питающий все механизмы лебедки. Главными узлами лебедки являются:
- барабан со стальным тросом (400–600 м троса)
- укладчик троса
- фрикционная передача (кабестан)
- регулировочно-измерительная система (измерение силы втягивания троса и длины троса)
- опорные пяты для опоры рамы лебедки на почву
- телескопическая стрела, служащая для ввода троса в колодец
- гидравлическая система управления, которая обеспечивает возможность бесступенчатой регулировки нужного тягового усилия лебедки, а также скорости наматывания и разматывания троса
Технические данные
Dane techniczne
| ТИП ЛЕБЕДКИ | WS-21 | WS-31 | WS-50 | WS-100 | WS-200 |
| Maкс. сила тяги лебедки | 0-20 кН | 0-30 кН | 0-50 кН | 0-100 кН | 0-200 кН |
| Maкс. скорость втягивания троса | 21 m/мин | 28 m/мин | 20 m/мин | 10 m/мин | 10 m/мин |
| Диаметр троса | 8 mm | 9 mm | 14 mm | 16 mm | 22 mm |
| Длина троса | 600 m | 600 m | 500 m | 500 m | 350 m |
