Многофункциональная гусеничная буровая установка модель H30G

Спецификация


Wiertnica samochodowa H25SI

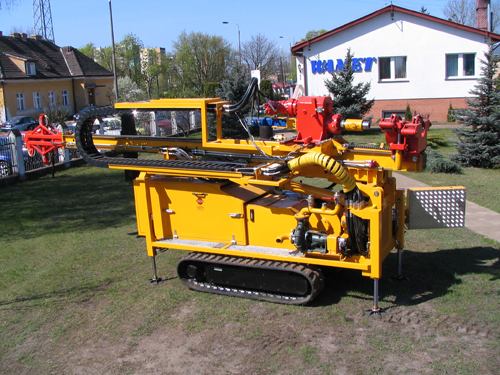

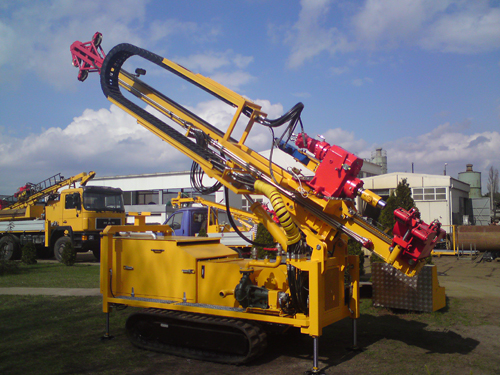

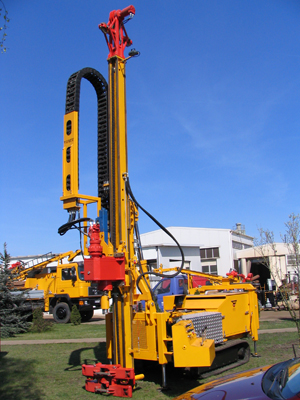

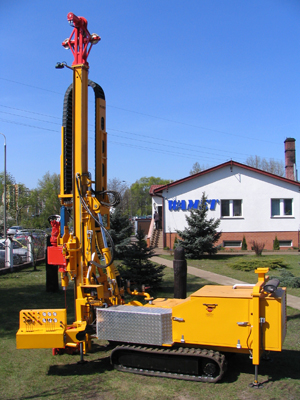

Буровая установка модель H30G установлена на самоходном шоссе с резиновыми гусеницами и предназначена для бурения вертикальных скважин следующими методами:

- бурение с использованием шнековой колонны;

- бурение с использованием шнековой колонны в обсадных трубах;

- ударное бурение с помощью ударного инструмента (желонок) с использованием ударного механизма и гидравлической лебедки в обсадных трубах;

- бурение с циркуляцией бурового раствора;

- высокооборотное бурение колонковым буром;

- вращательно-ударное бурение с использованием верхнего гидравлического ударного молотка с одновременной подачей бурового раствора с помощью нижней буровой головы (для подачи бурового раствора).


Также доступна версия буровой установки для бурения под тепловые насосы (смотри в закладке Вертикальные буровые установки для бурения под тепловые насосы).



Технические характеристики

Wiertnica typu H30GWiertnica typu H30GWiertnica typu H30GWiertnica typu H30G



МАКС. ДИАМЕТР БУРЕНИЯ

Ø250

мм

МАКС. ГЛУБИНА БУРЕНИЯ (ВСУХУЮ/С БУРОВЫМ РАСТВОРОМ)

30/80

м

ПРИВОДНАЯ  ГОЛОВА

ПЕРЕДАЧА I/ПЕРЕДАЧА II



- КРУТЯЩИЙ МОМЕНТ

420/210

даНм

- СКОРОСТЬ ВРАЩЕНИЯ

120/240

об./мин.

УДАРНАЯ БУРОВАЯ ГОЛОВА (ОПЦИЯ)

- КРУТЯЩИЙ МОМЕНТ

- СКОРОСТЬ ВРАЩЕНИЯ

- ЭНЕРГИЯ УДАРА ГИДРАВЛИЧЕСКОГО МОЛОТА

- КОЛИЧЕСТВО УДАРОВ МОЛОТА (MAКС.)



40÷600
750÷60
260
1000



даНм

об./мин.

Дж

1/мин.

ПЕРЕМЕЩЕНИЕ ПРИВОДНОЙ ГОЛОВЫ





- ХОД

3700

 мм

- УСИЛИЕ ПОДАЧИ

40

кН

- УСИЛИЕ ИЗВЛЕЧЕНИЯ

60

кН

ПЕРЕМЕЩЕНИЕ НАПРАВЛЯЮЩЕЙ





ХОД

1000

мм

УСИЛИЕ ПОДАЧИ

80

кН

УСИЛИЕ ИЗВЛЕЧЕНИЯ

120

кН

НАСОС БУРОВОЙ ПЛУНЖЕРНЫЙ (ОПЦИЯ)





МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ

350

дм³/мин

МАКС. ДАВЛЕНИЕ

4

мПа

ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА

- МАКС СИЛА НАТЯЖЕНИЯ КАНАТА

29

кН

- ДИАМЕТР КАНАТА

ø12

мм

- ДЛИНА КАНАТА

120

м



УДАРНЫЙ МЕХАНИЗМ

- ШАГ ИНСТРУМЕНТА, ПОДВЕШЕННОГО НА ТРОСЕ

- МАССА ИНСТРУМЕНТА (МАКС.)



750  620  400



390 455 635



мм



кг

ЗАЖИМЫ

- ДИАМЕТР ОБСАДНОЙ ТРУБЫ (МАКС.)



245

95/8

мм

ДВОЙНОЙ ЗАЖИМ ДЛЯ РАСКРУЧИВАНИЯ ШТАНГ

- ДИАМЕТР ШТАНГИ (МИН – МАКС)

- СИЛА ЗАЖИМА



ø32 – ø200

0-250



мм

кН

ПРИВОДНОЙ ДВИГАТЕЛЬ – ДИЗЕЛЬ

 МОЩНОСТЬ

60÷70



кВ



т

ШИРИНА БУРОВОЙ УСТАНОВКИ

1800 - 2000

мм

МАССА БУРОВОЙ УСТАНОВКИ (БЕЗ КОМПЛЕКТУЮЩЕГО ОБОРУДОВАНИЯ)

4900-5600

кг
