Буровая установка вертикального бурения модель H13P

Спецификация


Wiertnica typu H13P


Буровая установка H13P предназначена для бурения вертикальных скважин в грунте с использованием следующих методов:

·                     бурение шнековым буром сухим методом

·                     бурение с использованием обсадных труб

·                     подъем шлама желонкой

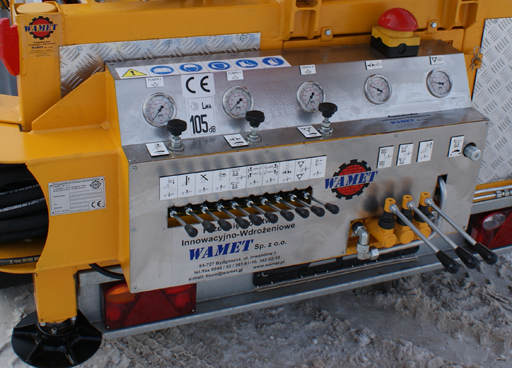

·                     Номинальные параметры буровой установки позволяют бурить в грунтах средней связности скважины диаметром 160 мм на глубину 15 м вращательным методом с помощью шнеков. Благодаря креплению на двуосном прицепе буровая установка Н13Р является мобильной машиной для бурения различных скважин. Операторский пульт может быть откидывающимся или стационарно крепиться сзади по левой стороне.



Технические характеристики

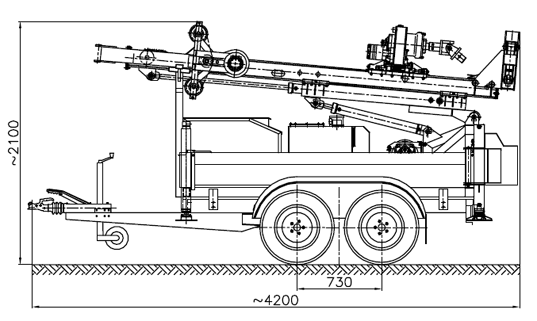

Wiertnica typ H13P w położeniu transportowym (szerokość: 1980 mm)

Буровая установка модель H13Р в транспортном положении

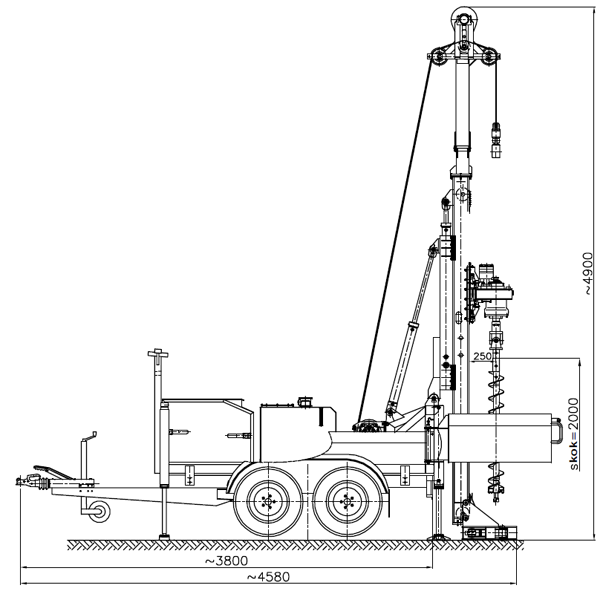

Wiertnica typ H13P w położeniu roboczym (szerokość: 1980 mm)

Буровая установка модель H13Р в рабочем положении



Технические характеристики

ГЕОТЕХНИЧЕСКАЯ БУРОВАЯ УСТАНОВКА

МОДЕЛЬ

H13P

Макс. диаметр бурения

мм

ø 160

Макс. глубина бурения

м

30

МАКС. ДИАМЕТР ОБСАДНЫХ ТРУБ

мм

7 5/8"(194мм)

ПРИВОДНАЯ ГОЛОВА

СКОРОСТЬ

I

II

Крутящий момент

даНм

320

160

Скорость вращения

об./мин.

30

60

НАПРАВЛЯЮЩАЯ



ДЛИНА

мм

3200

Ход приводной головы

мм

2000

Усилие подачи

кН

16

Усилие извлечения

кН

24

Движение направляющей



Ход

мм

1100

Усилие подачи

кН

50

Усилие извлечения

кН

75

ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА



МАКС. СИЛА НАТЯЖЕНИЯ ТРОСА

кН

12

ДИАМЕТР ТРОСА/ДЛИНА ТРОСА



ø 10мм / 50м

УДАРНЫЙ МЕХАНИЗМ





ХОД ПОДВЕШЕННОГО НА ТРОСЕ ИНСТРУМЕНТА

мм

750

620

480



МАКС. МАССА ИНСТРУМЕНТА

кг

230

375

490



МОЩНОСТЬ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

18 кВт



ШИРИНА

~2020 мм



МАССА БУРОВОЙ УСТАНОВКИ С ПРИЦЕПОМ

~1700 кг
