Буровая установка вертикального бурения модель H20P

Спецификация


Wiertnica H20P


Буровая установка H20P предназначена для бурения вертикальных скважин в грунте с использованием следующих методов:

·                     бурение шнековым буром сухим методом

·                     бурение с использованием обсадных труб

·                     Номинальные параметры буровой установки позволяют бурить в грунтах средней связности скважины диаметром 200 мм на глубину 20 м вращательным методом с помощью шнеков.

·                     Благодаря креплению на двуосном прицепе буровая установка Н20Р является мобильной машиной для бурения различных гидрогеологических скважин.





Технические характеристики

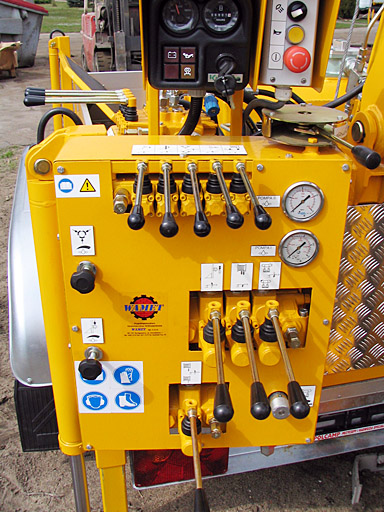

Wiertnica H20PWiertnica H20PWiertnica H20PWiertnica H20PPulpit sterowniczy wiertnicy H20PWiertnica H20P

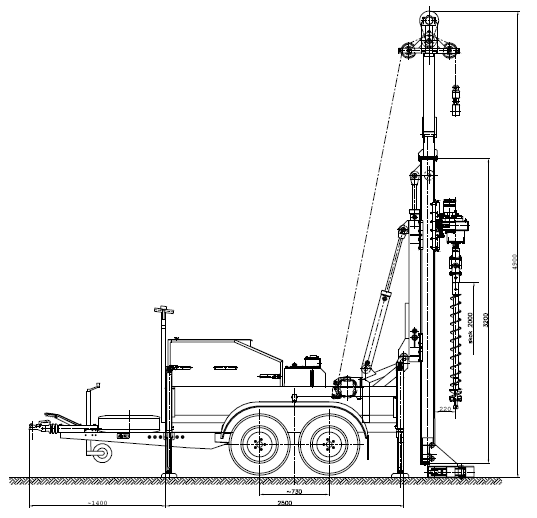

Wiertnica typ H20P w położeniu roboczym

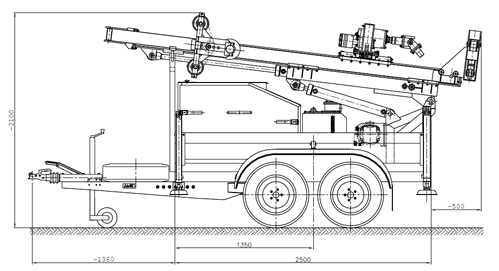

Буровая установка модель H20Р в транспортном положении



Wiertnica typ H20P w położeniu transportowym

Буровая установка модель H20Р в рабочем положении


Технические характеристики

БУРОВАЯ УСТАНОВКА

МОДЕЛЬ

H20P

Макс. диаметр бурения

мм

ø200

ø160

ø130

Макс. глубина бурения

м

15

20

25

МАКС. ДИАМЕТР ОБСАДНЫХ ТРУБ

мм

7 5/8''(193,5мм) - 5''(127мм)

ПРИВОДНАЯ ГОЛОВА

СКОРОСТЬ

I

II

Крутящий момент

даНм

400

200

Скорость вращения

об./мин.

40

80

Направляющая



ДЛИНА

мм

3200

Ход приводной головы

мм

2000

Усилие подачи

кН

16

Усилие извлечения

кН

24

Движение направляющей



Ход

мм

1100

Усилие подачи

кН

85

Усилие извлечения

кН

125

ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА



СИЛА НАТЯЖЕНИЯ ТРОСА

кН

12

ДИАМЕТР ТРОСА



ø10мм / 50м

УДАРНЫЙ МЕХАНИЗМ



ХОД ПОДВЕШЕННОГО НА ТРОСЕ ИНСТРУМЕНТА

мм

750

620

480

МАКС. МАССА ИНСТРУМЕНТА

кг

230

375

490

МОЩНОСТЬ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

25 кВт

ПОЛНАЯ МАССА БУРОВОЙ УСТАНОВКИ (С ПРИЦЕПОМ)

2000 кг
