Автомобильная буровая установка модель H25S

Спецификация


Wiertnica samochodowa H25S

·                     Буровая установка H25S предназначена для бурения вертикальных скважин в грунте сухим методом с использованием обсадных труб, для извлечения шлама желонкой или трубчатым шнеком, а также для работы долотом или для бурения с циркуляцией бурового раствора с применением 3-шарочных долот и других буровых голов.

·                     Номинальные параметры буровой установки позволяют бурить в грунтах средней связности скважины диаметром 200 мм на глубину 30 м вращательным методом с помощью шнеков.

·                     Благодаря креплению на автомобиле-внедорожнике буровая установка H25Sявляется мобильной машиной для бурения различных гидрогеологических скважин.

·                     Рабочие узлы буровой установки могут быть подключены к приставке отбора мощности базового автомобиля или же к независимой гидростанции, установленной на автомобиле.





Технические характеристики



Wiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SPulpit sterowniczy H25SWiertnica H25S gotowa do jazdyWiertnica H25S z osobnym agregatem hydraulicznymWiertnica samochodowa H25SWiertnica samochodowa H20SGWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25SWiertnica samochodowa H25S

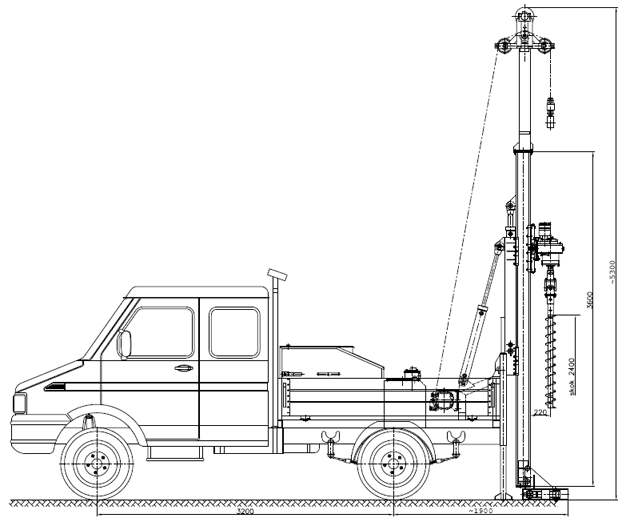

Wiertnica samochodowa typ H25S w położeniu roboczym

Буровая установка модель H25S в рабочем положении

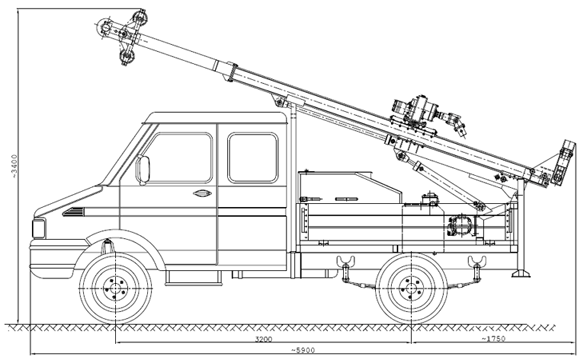

Wiertnica typ H25S w położeniu transportowym

Буровая установка модель H25S в транспортном положении


Технические характеристики

АВТОМОБИЛЬНАЯ БУРОВАЯ УСТАНОВКА

H25S

Макс. диаметр бурения

ø 200 мм

Макс. глубина бурения

30 м

БУРОВАЯ УСТАНОВКА:

·              I СКОРОСТЬ

·              II СКОРОСТЬ

Момент

·         400 дНм

·         200 дНм

Скорость

·     45 об./мин.

·     90 об./мин.

ЗАЖИМНЫЕ КУЛАЧКИ

·              ДИАМЕТР ОБСАДНОЙ ТРУБЫ МАКС.

·                     9 5/8" (ø244,5 мм)

· ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА

МАКС. СИЛА НАТЯЖЕНИЯ ТРОСАДИАМЕТР ТРОСА

·              ДЛИНА ТРОСА



·                     12 кН

·                     ø 10 мм

·                     50 м

МЕХАНИЗМ ДВИЖЕНИЯ ПРИВОДНОЙ ГОЛОВЫ

·              ХОД

·              УСИЛИЕ ПОДАЧИ

·              УСИЛИЕ ИЗВЛЕЧЕНИЯ





·                     2400 мм

·                     21 кН

·                     32 кН

ДВИЖЕНИЕ НАПРАВЛЯЮЩЕЙ

·              ХОД

·              УСИЛИЕ ПОДАЧИ

·              УСИЛИЕ ИЗВЛЕЧЕНИЯ





·                     1400 мм

·                     95 кН

·                     140 кН

УДАРНЫЙ МЕХАНИЗМ

·              ХОД ПОДВЕШЕННОГО НА ТРОСЕ ИНСТРУМЕНТА

·              МАССА ИНСТРУМЕНТА (МАКС.)





·        750 мм 620 мм 480 мм

·              230 кг 375 кг 490 кг

МАССА БУРОВОЙ УСТАНОВКИ БЕЗ КОМПЛЕКТУЮЩЕГО ОБОРУДОВАНИЯ

1700 кг
