Малогабаритная гусеничная буровая установка модель MWG-6

Спецификация


Małogabarytowa wiertnica gąsienicowa MWG-6

Малогабаритная гусеничная буровая установка предназначена для бурения вертикальных скважин в грунте следующими методами:

- бурение шнековым буром сухим методом с возможностью установки обсадных труб,

- бурение скважин ударным методом с помощью ударного механизма и лебедки,

- бурение с помощью бурового раствора (опция – после комплектации буровой установки буровым насосом).

Номинальные параметры буровой установки позволяют бурить в грунтах средней связности скважины диаметром 240 мм на глубину 30 м вращательным методом с помощью шнеков. Буровая установка имеет гусеничное шасси с резиновыми гусеницами, а также собственный дизельный двигатель.

Дополнительно буровую установку можно оснастить ударным зондом SPT и буровым насосом.

Комплектацию буровой установки каждый раз следует согласовывать с производителем.



Технические характеристики

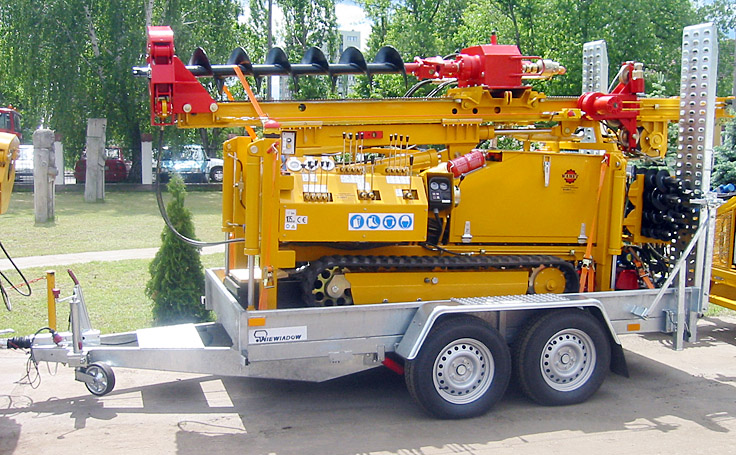

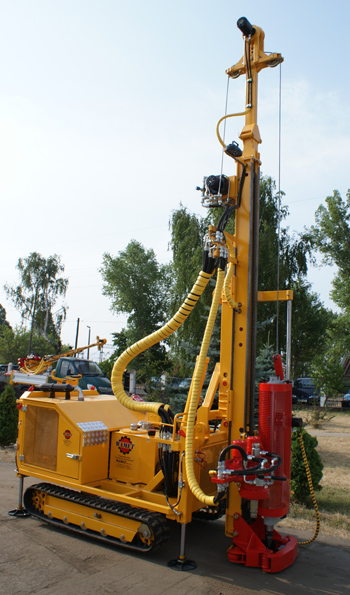

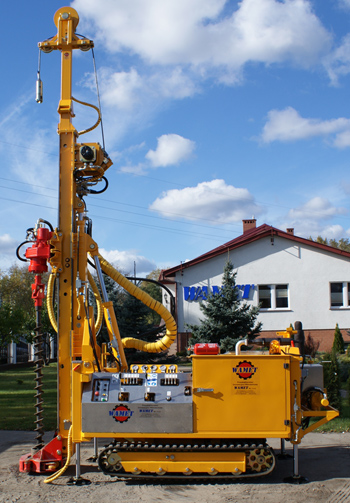

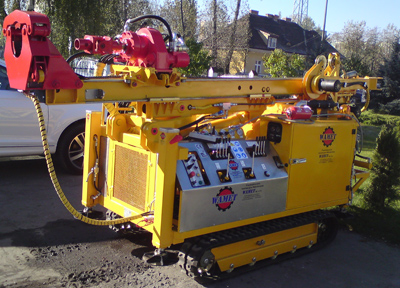

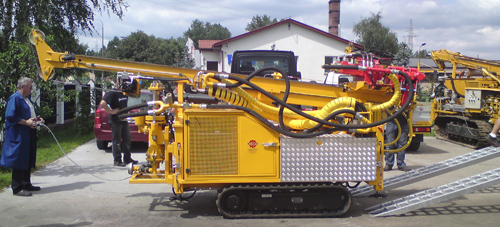

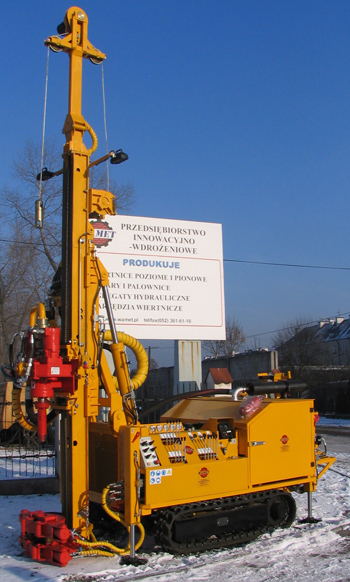

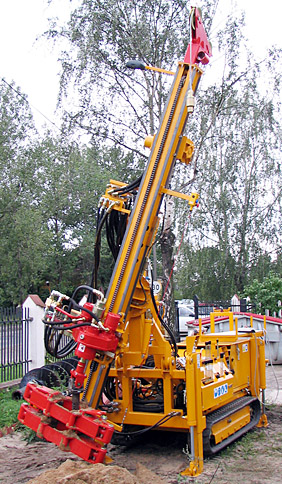

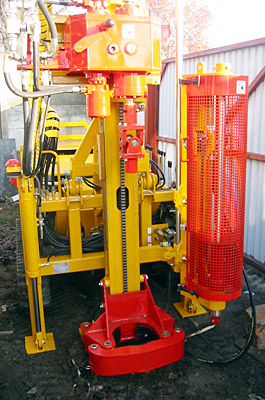

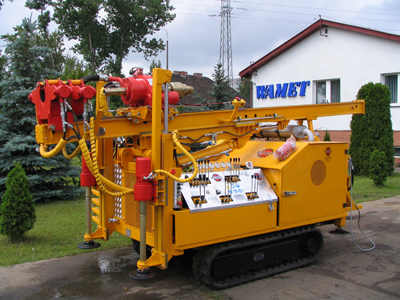

Małogabarytowa wiertnica gąsienicowa MWG-6Małogabarytowa wiertnica gąsienicowa MWG-6Wiertnica MWG6 podczas wiercenia z odchyloną sondą udarową WSU63Przyczepa do przewozu wiertnicy (opcja)Pulpit sterowniczy odchylnyPulpit sterowniczyWiertnica MWG6 podczas pracyWiertnica MWG6 pozycja transportowaWiertnica MWG6 w zwartej zabudowie miejskiej

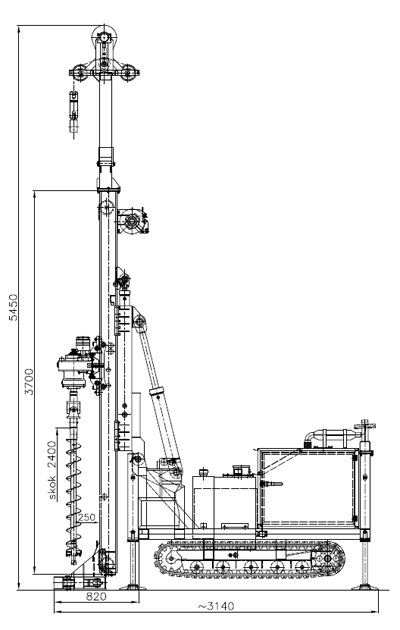

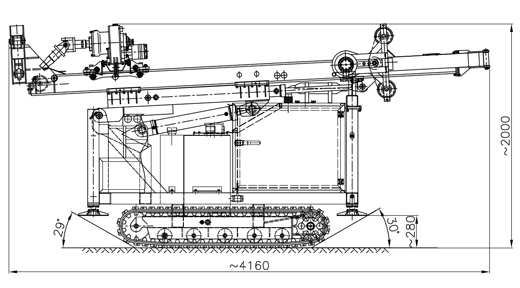

Małogabarytowa wiertnica gąsienicowa MWG-6 - dane techniczne
Małogabarytowa wiertnica gąsienicowa MWG-6 - dane techniczne




Технические характеристики

ГУСЕНИЧНАЯ БУРОВАЯ УСТАНОВКА

МОДЕЛЬ

MWG6

Макс. диаметр бурения

мм

ø 240

Макс. глубина бурения

м

30

МАКС. ДИАМЕТР ОБСАДНЫХ ТРУБ

мм

9 5/8"(245 мм)

ПРИВОДНАЯ ГОЛОВА

СКОРОСТЬ

I

II

Крутящий момент

даНм

400

200

Скорость вращения

об./мин.

45

90

Направляющая



ДЛИНА

мм

3700

Ход приводной головы

мм

2400

Усилие подачи

кН

26

Движение направляющей

кН

38

Движение направляющей



Ход

мм

950

Усилие подачи

кН

85

Усилие извлечения

кН

125

ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА



МАКС. СИЛА НАТЯЖЕНИЯ ТРОСА

кН

12

ДИАМЕТР ТРОСА/ДЛИНА ТРОСА



ø 10 мм / 50 м

УДАРНЫЙ МЕХАНИЗМ





ХОД ПОДВЕШЕННОГО НА ТРОСЕ ИНСТРУМЕНТА

мм

750

620

480



МАКС. МАССА ИНСТРУМЕНТА

кг

230

375

490



МОЩНОСТЬ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

25–31 кВт



ШИРИНА

1400 мм



МАССА БУРОВОЙ УСТАНОВКИ (БЕЗ КОМПЛЕКТУЮЩЕГО ОБОРУДОВАНИЯ)

~2200 кг
