Буровая установка на прицепе модель H30Р

Specyfikacja


Wiertnica pionowa H30P


Буровая установка модель H30Р предназначена для вертикального бурения в грунте вращательном методом с применением бурового раствора с помощью бурового насоса, установленного на раме буровой установки.



Буровая установка модель H30Р также предназначена для вертикального бурения в грунте шнековым буром сухим методом с помощью обсадных труб, для извлечения горной массы используются желонки или трубчатый бур, а также для работы долотом.



Монтаж буровой установки H30P на шасси прицепа PRONAR делает из нее мобильное устройство, пригодное для бурения различных гидрогеологических скважин.



Механизмы буровой установки приводятся в движение независимым дизельным двигателем внутреннего сгорания.



Возможна также другая комплектация буровой установки в соответствии с индивидуальными пожеланиями заказчика.



Технические характеристики

Wiertnica typu H30PWiertnica typu H30PWiertnica typu H30PWiertnica typu H30P




Вертикальная буровая установка

Модель

H30Р

Макс. диаметр бурения (всухую/с буровым раствором)

мм

240/170

Длина отрезка буровой штанги

м

3

Глубина бурения (всухую/с буровым раствором)

м

50/100

Зажим штанги

мм

Ø65÷Ø170

Макс. диаметр обсадных труб

мм

245

Буровая голова

Передача

I

II

Крутящий момент

даНм

440

220

Скорость вращения

об./мин.

50

100

НАСОС БУРОВОЙ ПЛУНЖЕРНЫЙ PPN350







Макс. производительность

дм³/мин

350

Макс. давление

мПа

4

Направдяющая



Ход буровой головы

мм

3700

Усилие подачи

кН

40

Усилие извлечения

кН

60

Движение направляющей



Ход

мм

1200

Усилие подачи

кН

130

Усилие извлечения

кН

190

Гидравлическая лебедка



Макс. сила натяжения каната

кН

45

Диаметр каната/ длина каната

мм

Ø16мм /120м

Ударный механизм (опция)





Ход  подвешенного на канате инструмента

мм

700

550

400



Макс. масса инструмента

кг

600

800

1000



Ширина буровой установки

2400 мм





Масса буровой установки (с шасси)

9800 кг





Допустимая общая масса

13 290 кг

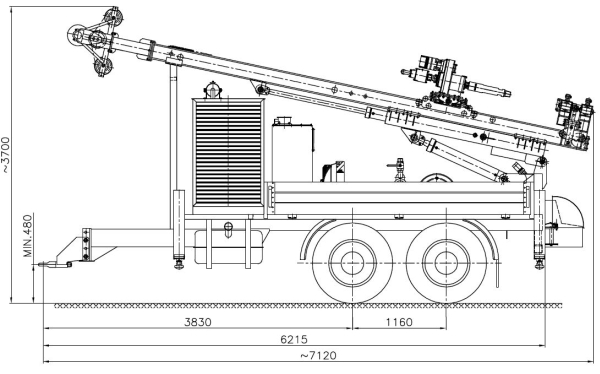

Буровая установка модель H30Р в транспортном положении

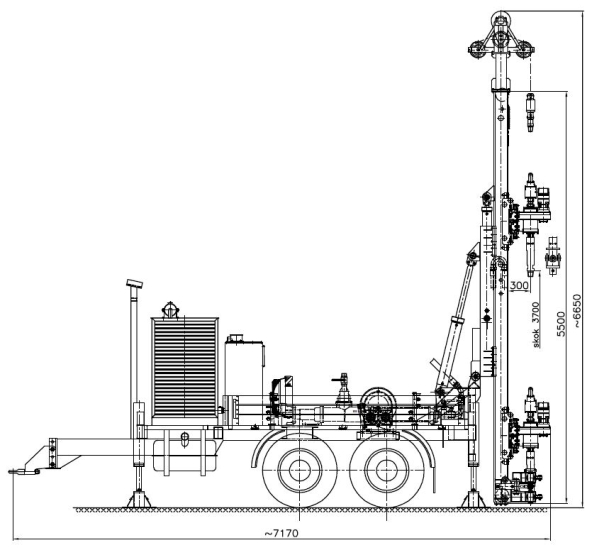

Буровая установка модель H30Р в рабочем положении
