Автомобильная буровая установка модель H30S

Спецификация


Wiertnica samochodowa H30S


·                     Автомобильная буровая установка модель H30S предназначена для бурения вертикальных скважин вращательным методом с применением бурового раствора.

·                     Для данной буровой установки предлагаются буровые насосы следующих типов:

  • поршневые производительностью ~400 дм3/мин.
  • винтовые производительностью  ~600 дм3/мин.
  • вихревые производительностью ~1500 дм3/мин.

·

·                     Буровая установка H30S также может служить для выполнения работ вращательным методом с использованием шнековой колонны или трубчатых буров.

·                     Буровая установка H30S установлена на шасси автомобиля-внедорожника (тип шасси по согласованию с заказчиком). Механизмы буровой установки приводятся в движение независимым двигателем внутреннего сгорания максимальной мощностью 90 кВт. Возможна также другая комплектация буровой установки в зависимости от потребностей пользователя.



Технические характеристики

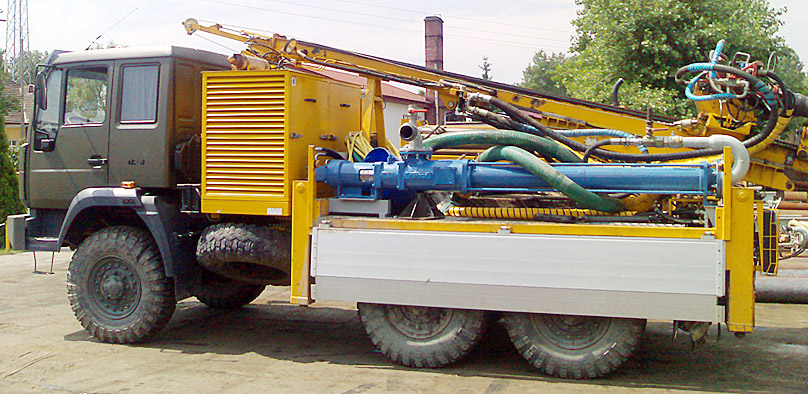

Wiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SH30S na placu budowyH30S z pompą śrubowąWiertnica H30S gotowa do jazdyWiertnica H30S w pozycji roboczejWiertnica H30S z odchylną wiertarkąWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30S

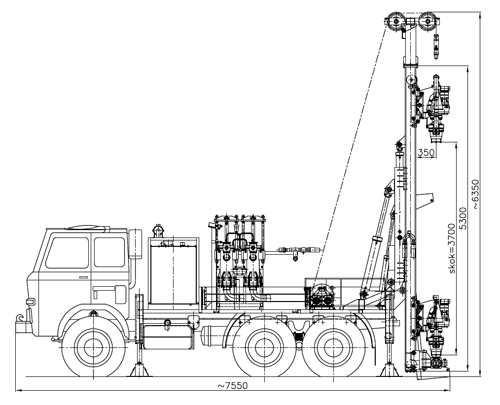

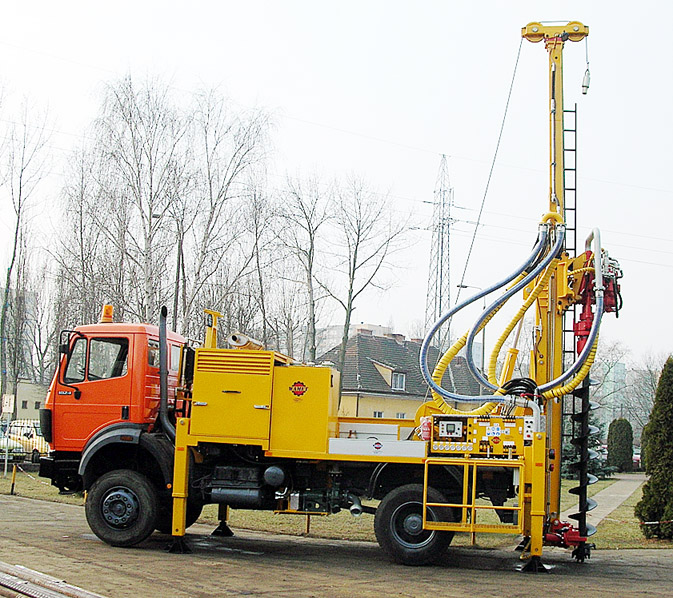

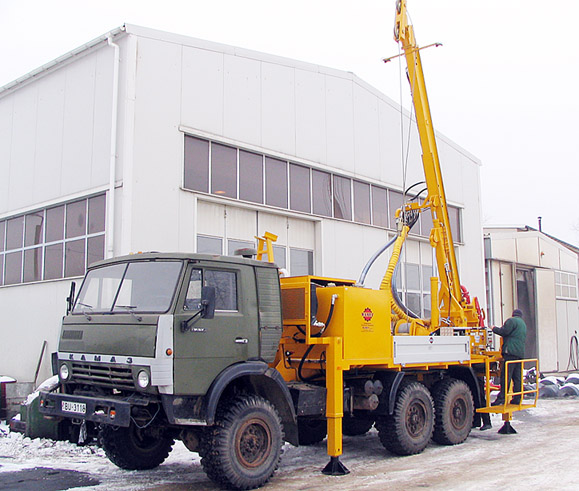

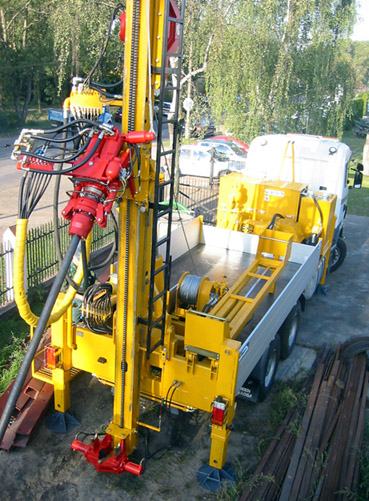

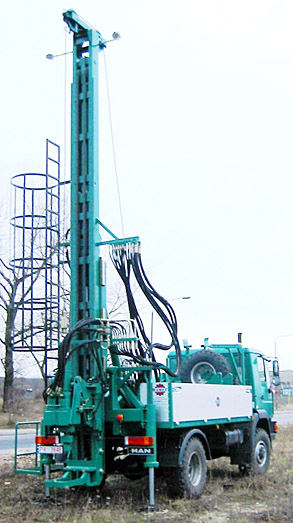

Wiertnica samochodowa typ H30S w położeniu roboczym

Автомобильная буровая установка модель H30S в рабочем положении

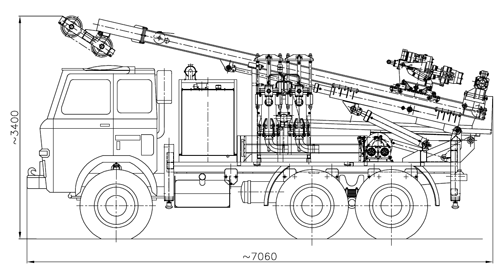

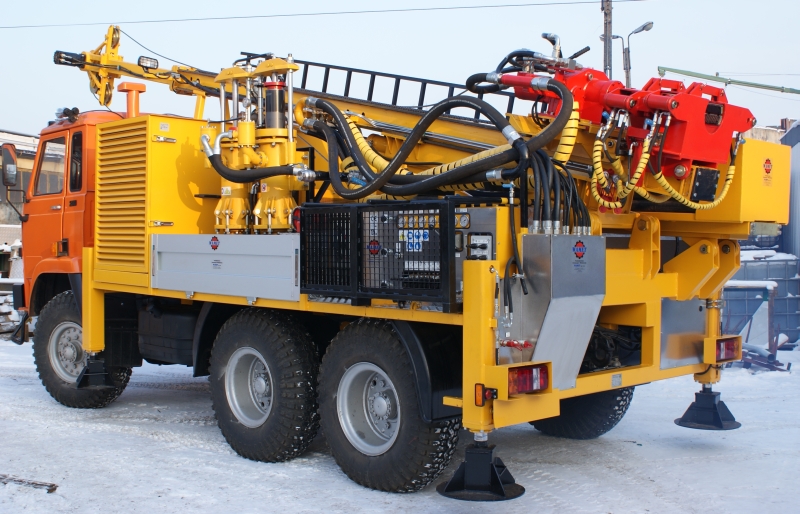

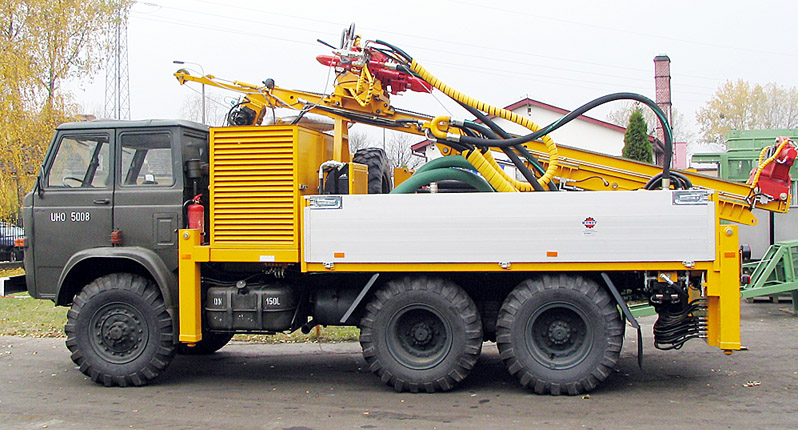

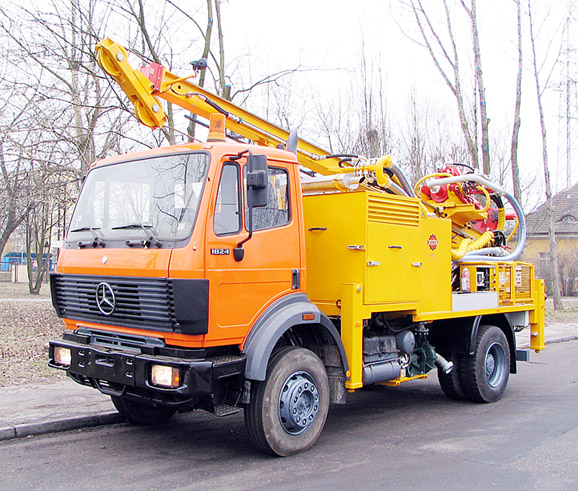

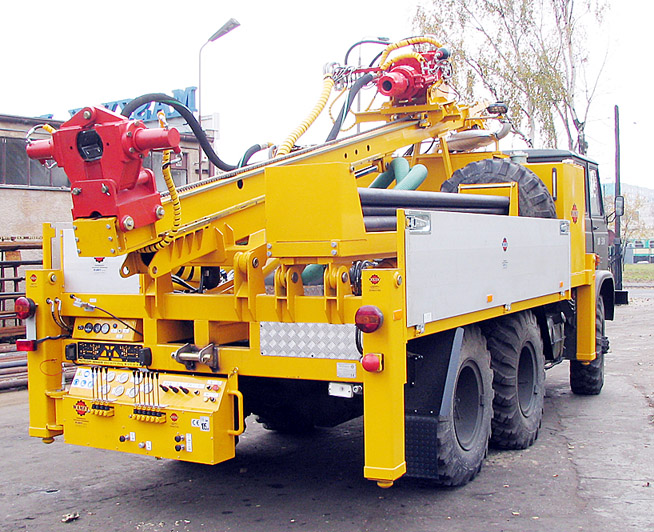

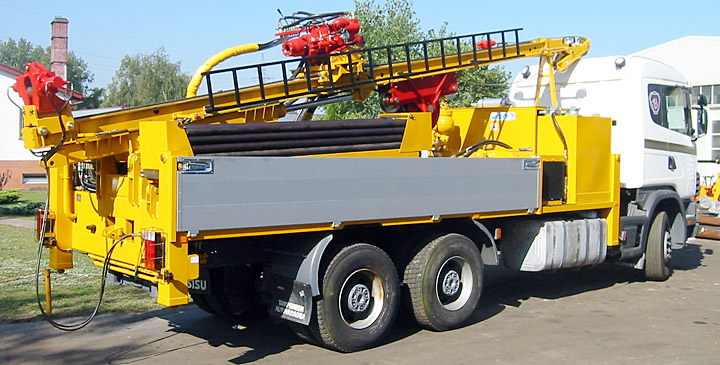

Wiertnica typ H30S w położeniu transportowym

Автомобильная буровая установка модель H30S в транспортном положении




АВТОМОБИЛЬНАЯ БУРОВАЯ УСТАНОВКА

МОДЕЛЬ

H30S

МАКС. ДИАМЕТР БУРЕНИЯ (ВСУХУЮ/С БУРОВЫМ РАСТВОРОМ)

мм

300/170

ДЛИНА БУРОВОЙ ШТАНГИ

м

3

ГЛУБИНА БУРЕНИЯ (ВСУХУЮ/С БУРОВЫМ РАСТВОРОМ)

м

50/100

МАКС. ДИАМЕТР ОБСАДНЫХ ТРУБ

мм

12 ¾(324 мм)

БУРОВАЯ ГОЛОВА

Передача

I

II

КРУТЯЩИЙ МОМЕНТ

даНм

500

250

СКОРОСТЬ ВРАЩЕНИЯ

обр./мин.

80

160

НАСОС БУРОВОЙ ПЛУНЖЕРНЫЙ PPN350







МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ

дм³/мин

350

МАКС. ДАВЛЕНИЕ

мПа

4

НАПРАВЛЯЮЩАЯ



ХОД БУРОВОЙ УСТАНОВКИ

мм

3700

УСИЛИЕ ПОДАЧИ

кН

40

УСИЛИЕ ИЗВЛЕЧЕНИЯ

кН

60

ДВИЖЕНИЕ НАПРАВЛЯЮЩЕЙ



ХОД

мм

1200

УСИЛИЕ ПОДАЧИ

кН

130

УСИЛИЕ ИЗВЛЕЧЕНИЯ

кН

190

ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА



МАКС. СИЛА НАТЯЖЕНИЯ КАНАТА

кН

29

ДИАМЕТР КАНАТА/ ДЛИНА КАНАТА

мм

Ø12мм /120м

УДАРНЫЙ МЕХАНИЗМ (ОПЦИЯ)





ХОД ПОДВЕШЕННОГО НА КАНАТЕ ИНСТРУМЕНТА

мм

630

470





МАКС. МАССА ИНСТРУМЕНТА

кг

630

880





ШИРИНА

2550





МАССА БУРОВОЙ УСТАНОВКИ (БЕЗ АВТОМОБИЛЯ)

5000÷7500 кг





БАЗОВЫЙ АВТОМОБИЛЬ

Перед покупкой просим обратиться за консультацией
