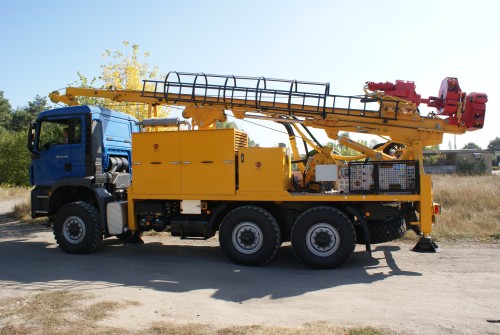

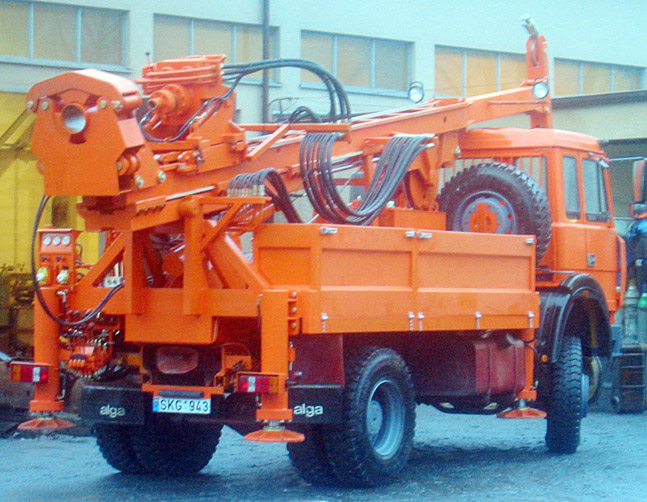

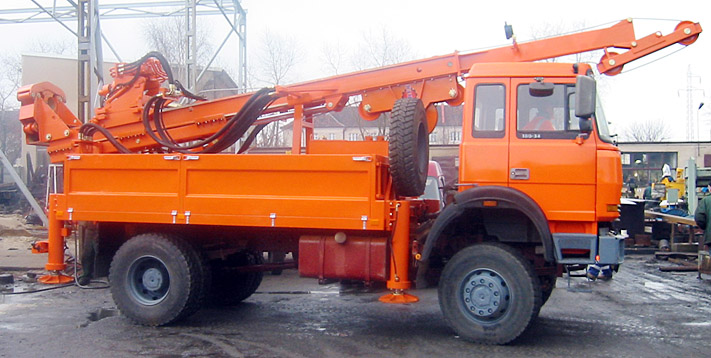

Автомобильная буровая установка Н35S

Спецификация


Wiertnica samochodowa H35S


Автомобильная буровая установка Н35S предназначена для бурения вертикальных скважин, в частности, гидрогеологических, используемых в геотехники, бурения скважин для бетонных, деревянных свай и т.д.

Методы бурения:

- бурение шнековой колонной

- вращательное с периодическим извлечением шлама

- вращательное с циркуляцией бурового раствора

- ударное с помощью лебедки и ударного механизма

- с использованием обсадных труб


Технические характеристики

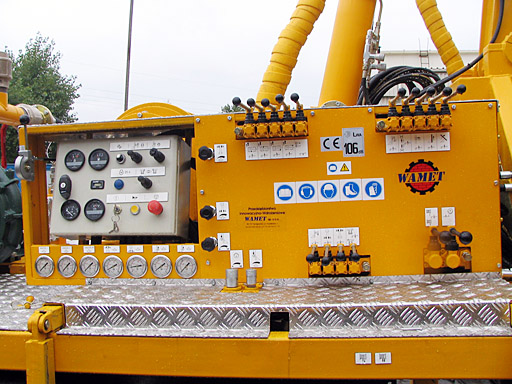

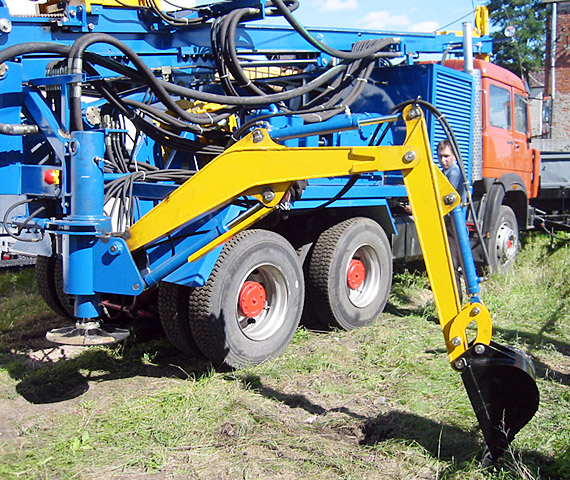

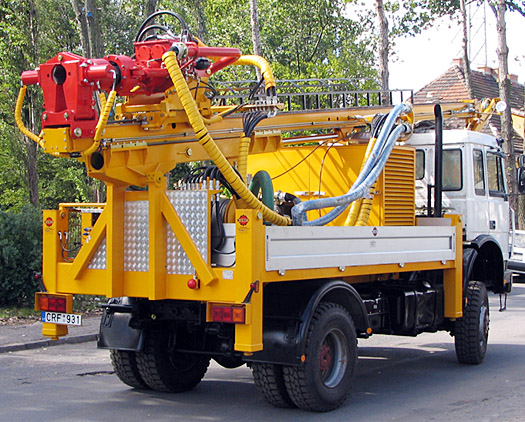

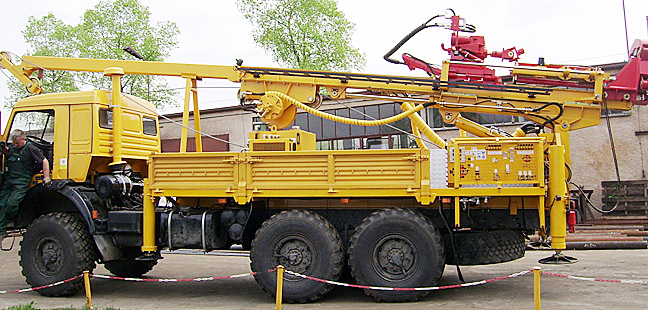

Wiertnica samochodowa H35SWiertnica samochodowa H35SWiertnica samochodowa H35SWiertnica samochodowa H35SWiertnica samochodowa H35SWiertnica samochodowa H35SWiertnica samochodowa H35SMinikoparka zamontowana na wiertnicy H35SPulpit sterowniczy wiertnicy H35SWiertnica samochodowa H25SWiertnica samochodowa H35SWiertnica samochodowa H35SMinikoparka zamontowana na wiertnicy H35SMinikoparka zamontowana na wiertnicy H35S

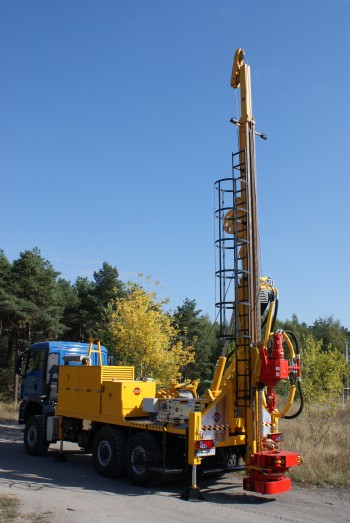

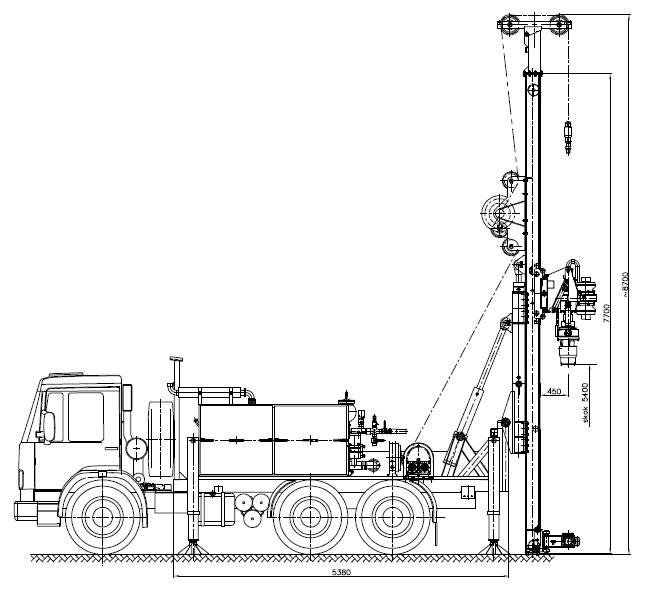

Wiertnica samochodowa typ H35S w położeniu roboczym

Буровая установка модель Н35S в рабочем положении

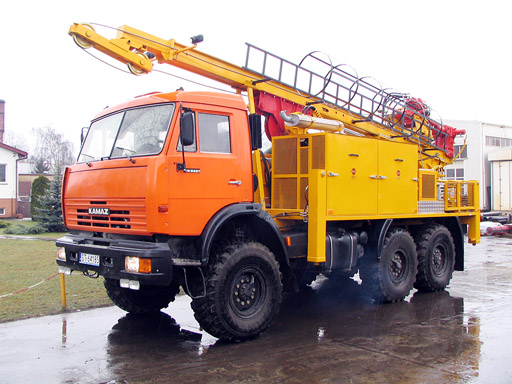

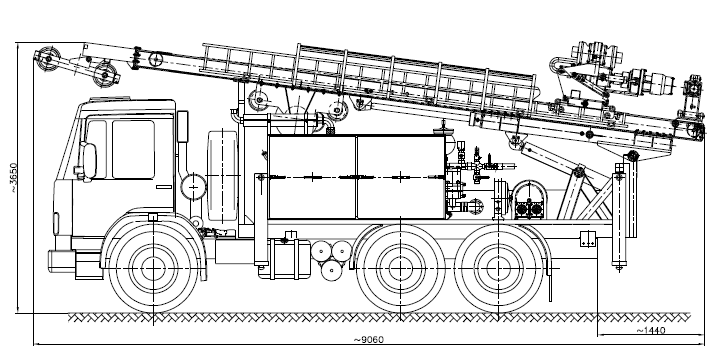

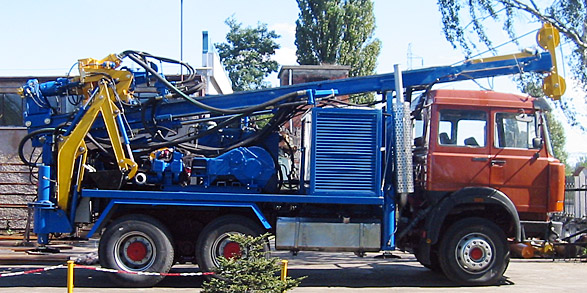

Wiertnica samochodowa typ H35S w położeniu transportowym

Буровая установка модель Н35S в транспортном положении


Технические характеристики



Автомобильная буровая установка

H35S

МАКС. ДИАМЕТР БУРЕНИЯ

ø350

БУРОВАЯ ГОЛОВА:

I ПЕРЕДАЧА

II ПЕРЕДАЧА

Момент

420 дНм

210 дНм

Скорость

150 обр./мин.

300 обр./мин.



ГЛАВНЫЙ ПРИВОД

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

МОЩНОСТЬ

ОБОРОТЫ МАКС.

РАСХОД ГИДРОНАСОСОВ / ДАВЛЕНИЕ

DEUTZ

123 кВт

2300 об./мин.

0–150 л/мин./20 мПa + 0–130 л/мин./20 мПa + 40 л/мин./20мПa



БУРОВОЙ НАСОС:

ТИП

РАСХОД МАКС.

ДАВЛЕНИЕ

поршневой

400 дм3/мин.

3 мПa

винтовой

500 дм3/мин.

24 бар

вихревой

1500 дм3/мин.

8–12 бар



ХОД ПРИВОДНОЙ ГОЛОВЫ

ХОД

УСИЛИЕ ИЗВЛЕЧЕНИЯ

УСИЛИЕ ПОДАЧИ









5400 мм

75 кН

48 кН



ДВИЖЕНИЕ НАПРАВЛЯЮЩЕЙ

ХОД

УСИЛИЕ ИЗВЛЕЧЕНИЯ

УСИЛИЕ ПОДАЧИ









1300 мм

300 кН

200 кН



ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА

СИЛА НАТЯЖЕНИЯ КАНАТА В ПЕРВОМ ВИТКЕ

ДИАМЕТР КАНАТА

ДЛИНА КАНАТА









45 кН

ø 16 мм

120 м



НИЖНИЙ ЗАЖИМ ПОЗ. 11

МАКС. ДИАМЕТР

МАКС. СИЛА ЗАЖИМА









ø 185 мм

0150 кН



МАССА БУРОВОЙ УСТАНОВКИ (БЕЗ ШАССИ И ИНСТРУМЕНТОВ)

8600 кг
