Автомобильная буровая установка Н61S

Спецификация


Wiertnica samochodowa H61SD


Автомобильная буровая установка Н61S служит для бурения вертикальных глубинных скважин с максимальным диаметром 610 мм и макс. глубиной 500 м предназначенных для установки тепловых насосов и т.д.

Буровая установка может бурить скважины следующими методами:

- циркуляция бурового раствора

- обратная циркуляция бурового раствора

- ударный с применением ударного механизма

- бурение шнековой колонной или полым шнеком



Технические характеристики



Wiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61S


Wiertnica samochodowa H61S - w pozycji roboczej

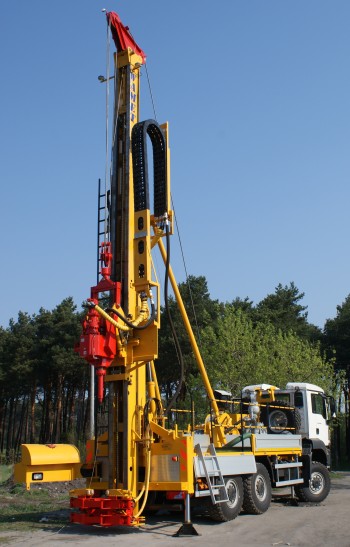

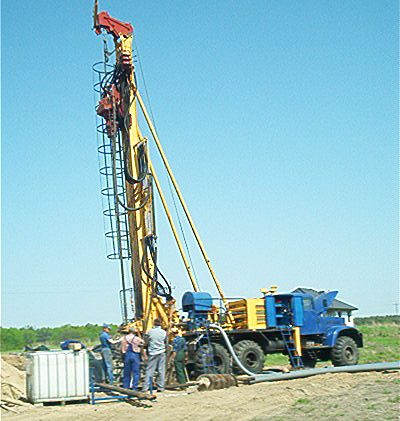

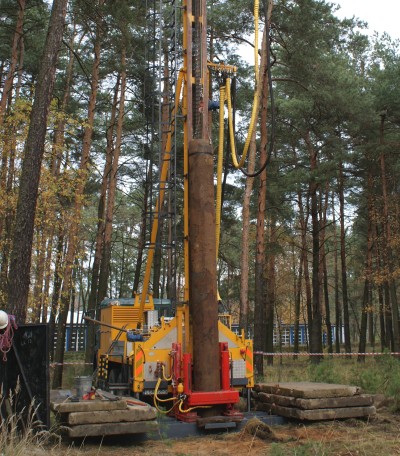

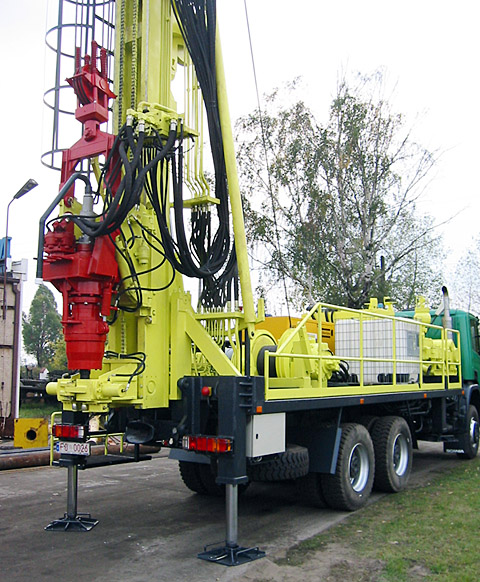

Буровая установка Н61S в рабочем положении

Wiertnica samochodowa H61S - w pozycji roboczej

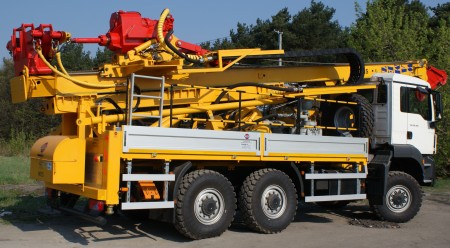

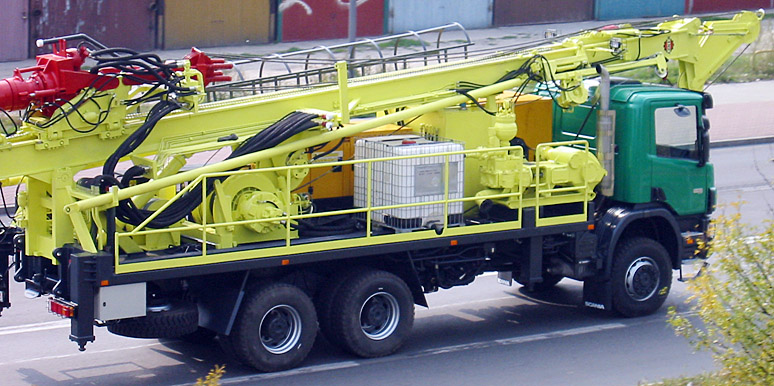

Буровая установка Н61S в транспортном положении

Технические характеристики



Шасси – 3-осный прицеп

Автомобиль МАN /SCANIA



Диаметр бурения (макс.)

ø610 мм

Глубина бурения (макс.)

- с буровым раствором (обратная циркуляция)

- с буровым раствором (прямая циркуляция)

- бурение всухую (ударным методом)

500 м
200 м

150 м



Привод гидронасосов

От приставок отбора мощности автомобиля

Приводная голова
- крутящий момент [дНм]
- скорость вращения [обр. / мин]

I передача

II передача

1500
50

750
100

Главная лебедка
- макс. сила натяжения каната

Вспомогательная лебедка
- макс. сила натяжения каната



75 кН

40 кН

Движение приводной головы
- ход
- усилие подачи

- усилие извлечения



6600÷7000 мм
110 кН
190 кН

Движение направителя
- ход
- усилие подачи

- усилие извлечения

1300÷1400 мм
420 кН
610 кН

Винтовой компрессор (опция)

- производительность

- давление (макс.)

9 м3/мин.
1,2 мПa

Плунжерный буровой насос
- производительность (макс.)
- давление (макс.)

2x350 дм3/мин.
4 мПa

Устройство для обсадки трубами

- макс. диаметр обсадных труб
- макс. сила вдавливания труб
- макс. усилие извлечения труб



610 мм
530 кН
1000 кН

Ударный механизм
- макс. масса ударного механизма
- макс. ход ударного механизма


1500 кг
750 мм

Ширина

2550 мм

Масса буровой установки (без автомобиля)

13 500÷15 000 кг
