Колодезная буровая установка Hydro-50

Спецификация


Wiertnica studzienna Hydro-50


Колодезная буровая установка Hydro-50 предназначена для бурения вертикальных скважин, в частности, для:

- глубинных колодцев

- скважин для бетонных, деревянных свай и т.д.

Методы бурения:

- вращательное шнековой колонной

- вращательное с периодическим извлечением шлама

- вращательное с прямой циркуляцией бурового раствора

- ударное с помощью ударной лебедки





Технические характеристики

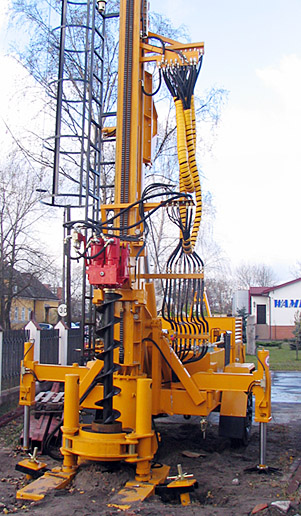

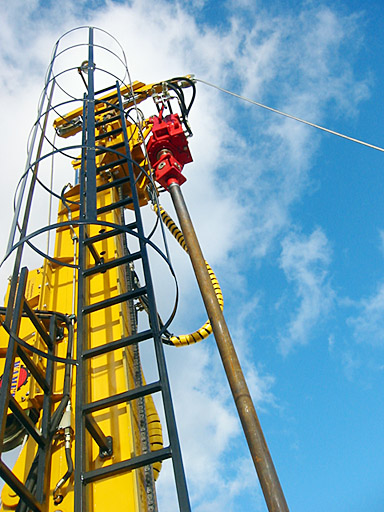

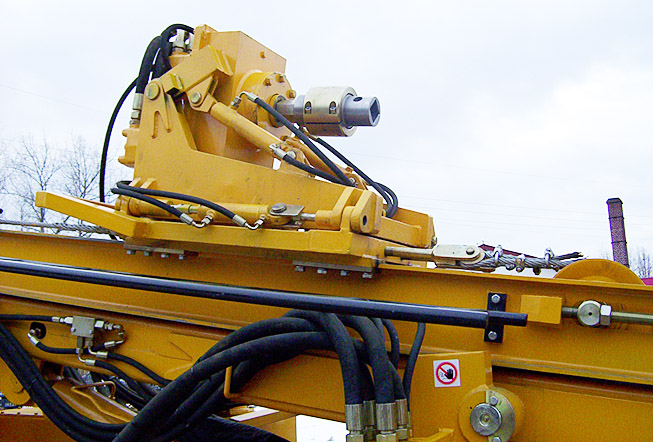

Wiertnica studzienna Hydro-50Wiertnica studzienna Hydro-50Głowica obrotowa wiertnicy Hydro-50Kotwienie wiertnicy Hydro-50Wiertnica Hydro-50 podczas wierceniaWiertnica Hydro-50 w pozycji transportowej

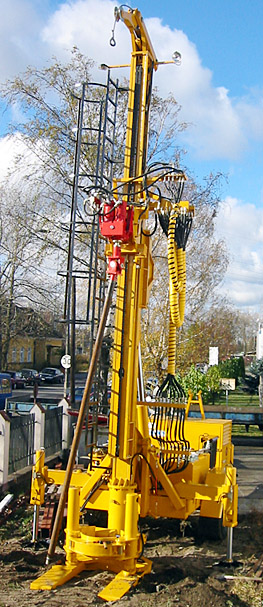

Wiertnica studzienna typ Hydro-50w położeniu roboczym

Колодезная буровая установка модель Hydro-50 в рабочем положении

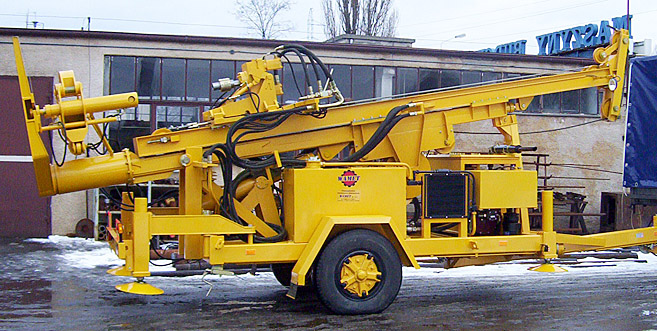

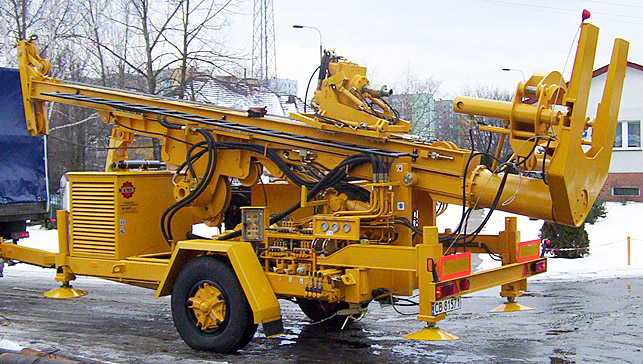

Wiertnica studzienna typ Hydro-50 w położeniu transportowym

Колодезная буровая установка модель Hydro-50 в транспортном положении


Технические характеристики



КОЛОДЕЗНАЯ БУРОВАЯ УСТАНОВКА

HYDRO-50

ГЛАВНЫЙ ПРИВОД ГИДРОНАСОСОВ

МОЩНОСТЬ

ОБОРОТЫ

74 кВт

2300 oбр./мин.



ГИДРОНАСОСЫ

ПРОИЗВОДИТЕЛЬНОСТЬ / ДАВЛЕНИЕ

120/16 + 120/20 + 40/20 дм3/мин.



ГИДРАВЛИЧЕСКАЯ БУРОВАЯ УСТАНОВКА:

I ПЕРЕДАЧА

II ПЕРЕДАЧА



Крутящий момент

520 дНм

260 дНм

Число оборотов

40 oбр./мин.

80 oбр./мин.



ДВИЖЕНИЕ БУРОВОЙ ГОЛОВЫ

ХОД

УСИЛИЕ ПОДАЧИ

УСИЛИЕ ИЗВЛЕЧЕНИЯ









4200 мм

32 кН

62 кН



МЕХАНИЗМ ДВИЖЕНИЯ НАПРАВИТЕЛЯ

ХОД

УСИЛИЕ ИЗВЛЕЧЕНИЯ

УСИЛИЕ ПОДАЧИ









2600 мм

120 кН

60 кН



ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА

СИЛА НАТЯЖЕНИЯ КАНАТА В ПЕРВОМ ВИТКЕ

ДИАМЕТР КАНАТА

ДЛИНА КАНАТА









45 кН

16 мм

ø 120 м



УДАРНЫЙ МЕХАНИЗМ

ХОД УДАРНОГО ИНСТРУМЕНТА

МАКС. МАССА ИНСТРУМЕНТА

РАДИУС КРИВОШИПА

КОЛ-ВО ЦИКЛОВ / МИН









600 400 мм



600 1000 кг



240 165 мм

0–30



МЕХАНИЗМ ЗАЖИМА ОБСАДНЫХ ТРУБ

МАКС. ДИАМЕТР

УСИЛИЕ ИЗВЛЕЧЕНИЯ

СИЛА ВДАВЛИВАНИЯ

ХОД









508 мм

380 кН

250 кН

630 мм



МАССА БУРОВОЙ УСТАНОВКИ

7000 кг
